在前段時(shí)間被爆出的東京奧運(yùn)會(huì)金牌掉皮事件，很顯然，金牌不是純金打造的，這點(diǎn)沒什么可爭(zhēng)論的，畢竟這點(diǎn)已經(jīng)是共識(shí)，根據(jù)國(guó)際奧委會(huì)的相關(guān)規(guī)定，每塊金牌至少要包含6克黃金和92.5%的白銀，金牌的制作直徑最少60mm，厚度至少要有3mm，也就是說，金牌是用銀質(zhì)作為基底，在基底的表面再鍍覆一層金，給金牌鍍金的工藝有電鍍、化學(xué)鍍、真空鍍，大家認(rèn)為采用了哪一種工藝呢？鍍層剝落的原因是什么？（大家如果感興趣可以先自行分析，或者從網(wǎng)上尋找一些解釋或答案，或者看完本文，你可能就有自己的答案了）

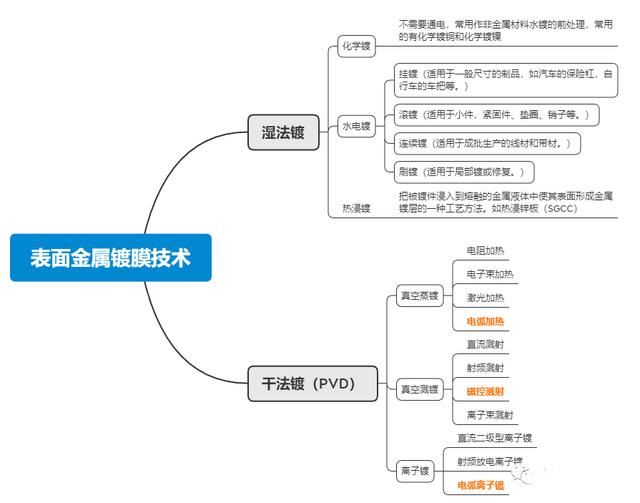

表面金屬鍍膜技術(shù)是對(duì)基體表面進(jìn)行裝飾、防護(hù)以及獲得某些特殊性能的一種表面工程技術(shù)，同時(shí)也是一種金屬沉積技術(shù)，也是一種表面金屬鍍膜技術(shù)。具體分類如下

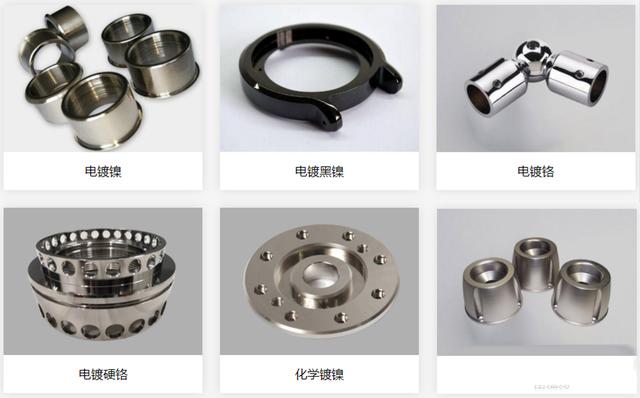

01 電鍍
電鍍，即水鍍或水電鍍，一般情況下，如果沒有特別說明習(xí)慣直接叫做電鍍，電鍍是利用電解的原理將導(dǎo)電體（待鍍工件）鋪上一層金屬鍍層的方法，注意是電解的原理，咋一看，跟陽極氧化的原理很相似，都是陰極發(fā)生還原反應(yīng)，陽極發(fā)生氧化反應(yīng)，只不過由于電解液的不同反應(yīng)生成的物質(zhì)不一樣罷了，陽極氧化的原理可查看之前的文章：腐蝕的藝術(shù)：陽極氧化的機(jī)理。
陽極氧化是在酸性電解液中進(jìn)行，工件為陽極；而水鍍則相反，是指在含有預(yù)鍍金屬的鹽類溶液中，以待鍍工件為陰極，鍍層金屬或其他不溶性材料做陽極，通過電解作用，使鍍液中預(yù)鍍金屬的陽離子在待鍍工件表面被還原并沉積出來，形成鍍層的一種表面加工方法。

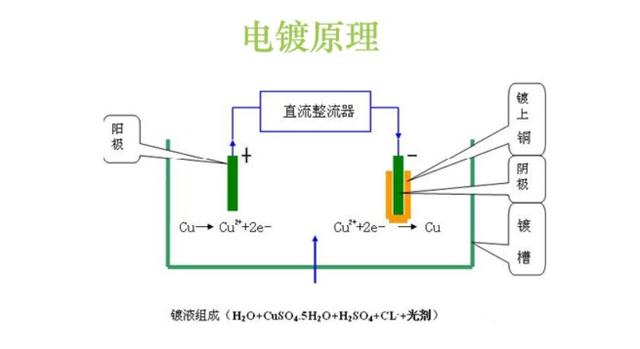

電鍍的原理（以鍍銅為例）：
在電源的作用下，電流通向陽極，陽極板不斷失去電子，失去電子的金屬銅離子擴(kuò)散到鍍液中（即陽極的溶解過程）；失去的電子在電源電勢(shì)的驅(qū)動(dòng)下，向電流反方向運(yùn)動(dòng)，通過直流電源富集到陰極上，銅離子在陰極上不斷得到電子而還原成金屬鍍層。
陰極(鍍件)：[Cu2+]+2e→Cu (主反應(yīng))
2[H+]+e→H2↑ (副反應(yīng))
陽極(鎳板)：Cu －2e→Cu2+ (主反應(yīng))
4[OH-]－4e→2H2O+O2↑+4e (副反應(yīng))
注意，電鍍是要在通電的情況下進(jìn)行的，所以，陰極和陽極材料必須要能傳導(dǎo)電，因此，對(duì)于塑膠件的電鍍，由于塑膠件是非導(dǎo)電體，不能馬上拿來電鍍，需要進(jìn)行前處理，其中最重要的一步就是化學(xué)鍍。

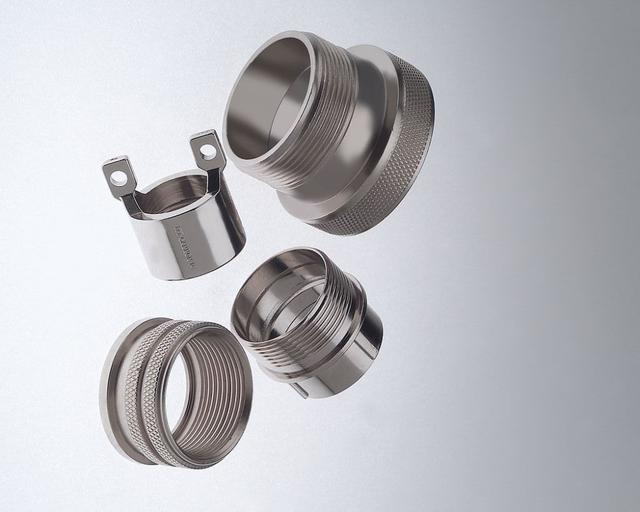

02 化學(xué)鍍
化學(xué)鍍是一種自催化鍍，不需要通電，依據(jù)氧化還原反應(yīng)原理，利用強(qiáng)化還原劑在含有金屬離子的溶液中，將金屬離子還原成金屬而沉積在各種材料表面形成致密鍍層的方法。
化學(xué)鍍的原理（以化學(xué)鍍鎳為例）：
1、化學(xué)鍍鎳溶液加溫后，在催化作用下，次亞磷酸根脫氫形成亞磷酸根，同時(shí)析出初生態(tài)原子氫：
[H2PO2-]+H2O→[HPO3 2-]+[H+]+2H
2、初生態(tài)原子氫被吸附在催化金屬表面上使其活化，使溶液中的鎳陽離子還原，在催化金屬表面上沉積金屬鎳：
[Ni2+]+2H→Ni+2H+
3、催化金屬表面上的初生態(tài)原子氫使次亞磷酸根還原成磷；同時(shí)，由于催化作用使次亞磷酸根分解，形成亞磷酸；原子態(tài)的氫氣還會(huì)合成氫氣放出:
[H2PO2-]+H→H2O+[OH-]+P, 2H→H2↑
4、鎳原子和磷原子共沉積，形成鎳磷-合金層：Ni+P→NI-P合金（固溶體或非晶態(tài)）
所以，由以上反應(yīng)可知，除了鎳以外，還形成了磷，它與鎳一起形成鍍層成分，因而用次亞磷酸鹽反應(yīng)形成的化學(xué)鍍鎳層實(shí)際上是含2-15%磷的鎳磷合金。
化學(xué)鍍的目的是在塑料制品表面生成一層導(dǎo)電的金屬膜（一般鍍銅或者鍍鎳），給塑料制品電鍍金屬層創(chuàng)造條件。

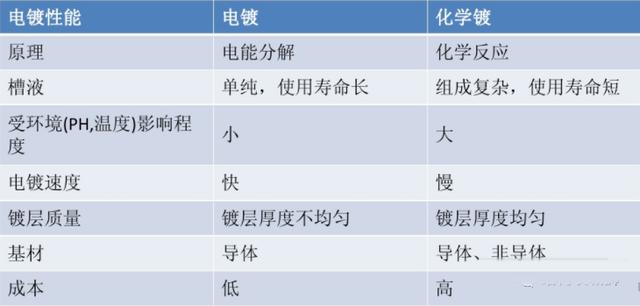

03 電鍍和化學(xué)鍍的區(qū)別
實(shí)際上，化學(xué)鍍的作用遠(yuǎn)遠(yuǎn)不止于為塑膠件的電鍍做前處理，傳統(tǒng)上，化學(xué)鍍同樣可以作為一種表面處理方法應(yīng)歸屬于電鍍，是電鍍的一個(gè)鍍種。但化學(xué)鍍不同于常規(guī)電鍍，化學(xué)鍍與常規(guī)電鍍從原理上的區(qū)別就是電鍍需要外加的電流和陽極,而化學(xué)鍍是依靠在鍍件表面的鍍層所發(fā)生的自催化反應(yīng)。其特點(diǎn)如下：
1、化學(xué)鍍層表面是極為均勻的
只要催化基體與溶液接觸到就可以施鍍，幾乎是基體形狀的一個(gè)復(fù)制，達(dá)到仿形的程度，不會(huì)像電鍍一樣，出現(xiàn)由于電力線分布不均勻而引起的鍍層厚度不均的現(xiàn)象。
2、化學(xué)鍍金對(duì)工件的形狀的要求低
電鍍無法對(duì)一 些形狀復(fù)雜的工件進(jìn)行全表面施鍍，但化學(xué)鍍可以對(duì)任何形狀工件施鍍。特別適用于形狀復(fù)雜、深盲孔及精度要求高的細(xì)小及大型部件的表面強(qiáng)化處理。
3、化學(xué)鍍金對(duì)工件材質(zhì)的適應(yīng)性高
化學(xué)鍍可以對(duì)各種材料制成的鍍件進(jìn)行金屬鍍覆，包括半導(dǎo)體及非導(dǎo)體，如玻璃、陶瓷、塑料等，而電鍍主要適應(yīng)金屬件，少部分塑膠件需要化學(xué)鍍前處理。
4、化學(xué)鍍層的結(jié)合力高
化學(xué)鍍層的結(jié)合力要普遍高于電鍍層，不易剝落，甚至比電鍍硬鉻和離子鍍要高。
5、化學(xué)鍍層表面硬度高，耐磨性能好
其表面硬度可在Hv0.1=550-1100kg/mm2（相當(dāng)于HRc?=55-72）的范圍內(nèi)任意控制選擇；處理后的機(jī)械部件，耐磨性能好，使用壽命長(zhǎng)，一般可提高3-4倍，有的可達(dá)8倍以上。
6、化學(xué)鍍層耐腐蝕性強(qiáng)

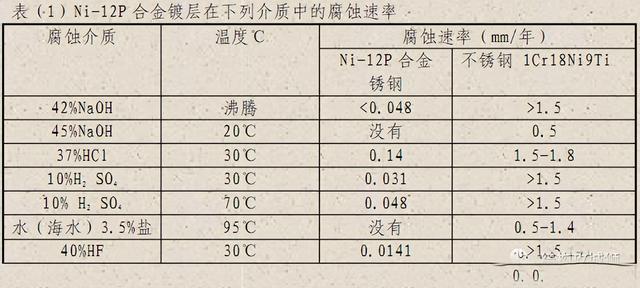

化學(xué)鍍鎳層在酸、堿、鹽、氨和海水等介質(zhì)中都具有很好的耐腐蝕性，其耐腐蝕性勝于不銹鋼。
雖然化學(xué)鍍?cè)诤芏喾矫娑純?yōu)于電鍍，但是化學(xué)鍍由于存在以下缺點(diǎn)，使得化學(xué)鍍無法取代電鍍。
1、電鍍因?yàn)橛型饧拥碾娏?，所以鍍速要比化學(xué)鍍快得多，同等厚度的鍍層電鍍要比化學(xué)鍍提前完成，而化學(xué)鍍則必須控制反應(yīng)速度，不能過快，否則就會(huì)產(chǎn)生各種鍍層缺陷。
2、化學(xué)鍍與電鍍相比，所用的溶液組成復(fù)雜、穩(wěn)定性較差，且溶液的維護(hù)、調(diào)整PH和再生都比較麻煩，材料成本費(fèi)較高。
3、很多化學(xué)鍍的工作溫度都在90℃左右，維持這個(gè)溫度也要消耗大量能源。
4、化學(xué)鍍層的裝飾性不如電鍍，化學(xué)鍍目前市場(chǎng)上應(yīng)用較多的為純鎳磷合金的一種顏色，而電鍍可以實(shí)現(xiàn)很多色彩。
所以，電鍍工藝也有其不能為化學(xué)鍍所代替的優(yōu)點(diǎn)，首先是可以沉積的金屬及合金品種遠(yuǎn)多于化學(xué)鍍，和化學(xué)鍍相比，電鍍最大的優(yōu)勢(shì)在于效率高，鍍層生長(zhǎng)可以非常迅速。其次是價(jià)格比化學(xué)鍍低得多，工藝成熟，鍍液簡(jiǎn)單易于控制，基于這些優(yōu)點(diǎn)，使得電鍍工藝在工業(yè)上的規(guī)模化應(yīng)用成為可能。
但是電鍍有一個(gè)致命的缺點(diǎn)是：目前采用的電鍍很多都是氰化物電鍍，氰化物有劇毒，對(duì)人體環(huán)境都是一大危害，電鍍產(chǎn)生的廢水廢氣的都是污染環(huán)境的；環(huán)保問題也成為制約電鍍行業(yè)發(fā)展的瓶頸。
無論化學(xué)鍍還是電鍍，都有優(yōu)缺點(diǎn)，當(dāng)某一零件的表面需要金屬鍍層時(shí)，該選擇電鍍還是化學(xué)鍍？可以從以下幾個(gè)方面考慮：
1、首先明確鍍層的主要目的
如果主要為了取得較高的耐腐蝕性或耐磨性，那么化學(xué)鍍法通常是更好的選擇，因?yàn)橛纱水a(chǎn)生的鍍件往往非常堅(jiān)硬，孔隙性更小，因此更耐腐蝕，更耐磨；

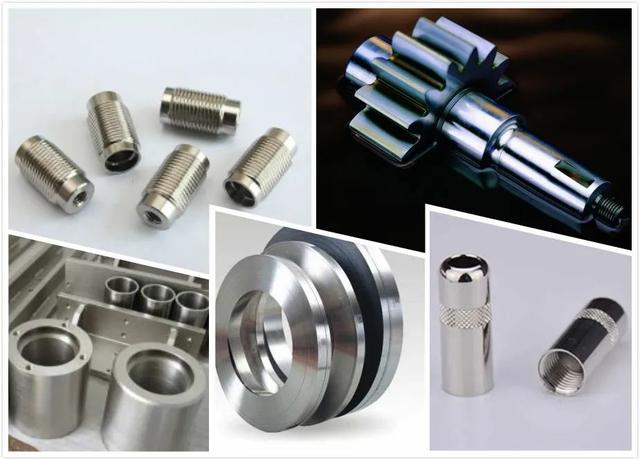

化學(xué)鍍常應(yīng)用在以下領(lǐng)域：
· 食品服務(wù)業(yè)：如模具、食品加工機(jī)械配件等。
· 石油和天然氣行業(yè)：從閥門、球和插頭到桶、管道配件等任何東西。
· 汽車行業(yè)：減震器、氣缸、剎車活塞和齒輪等重要汽車零部件。
· 航空航天工業(yè)：閥門、活塞、泵、火箭等部件。
· 化工：泵、攪拌葉片、換熱器、過濾機(jī)組等
· 塑料和紡織品：模具、模具、機(jī)械零件、紡紗機(jī)、擠出機(jī)等。
如果主要是為了裝飾性考慮，那么采用電鍍更為合適，比如仿金電鍍，應(yīng)用于各類首飾、獎(jiǎng)牌。
2、其實(shí)考慮工件的形狀復(fù)雜性
針對(duì)形狀復(fù)雜的工件，使用常規(guī)電鍍方法可能難以實(shí)現(xiàn)均勻電鍍，那么化學(xué)電鍍可能是更好的選擇。
04 電鍍層的分類
1、按電化學(xué)性質(zhì)分類
所有鍍層都能對(duì)機(jī)體金屬有一定的保護(hù)作用。使基體不受腐蝕，但不同的鍍層對(duì)基體金屬保護(hù)的作用原理是不同的。根據(jù)保護(hù)作用的性質(zhì)，或者說根據(jù)鍍層與基體之間的電化學(xué)關(guān)系，可以將鍍層分為陰極性鍍層和陽極性鍍層。

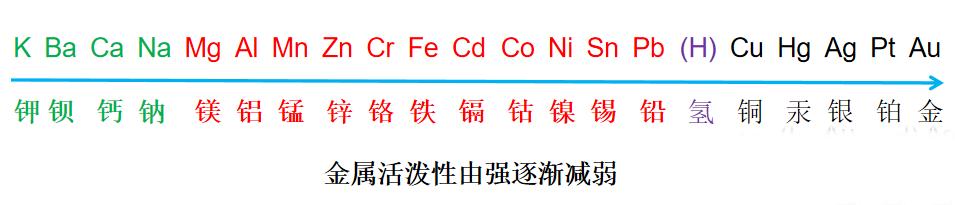

從化學(xué)的角度看，金屬的活潑程度是不一樣的，并且是以能不能從酸中置換出氫離子或其他金屬離子來判斷其活潑性的，這種活潑性順序就是金屬的電化序，也是判斷鍍層極性的重要根據(jù)。
1）陽極性鍍層：鍍層金屬的活潑性比基體金屬的強(qiáng)。在使用條件下，鍍層遇有腐蝕介質(zhì)時(shí)，鍍層先腐蝕而基體不受腐蝕，具有犧牲鍍層保護(hù)基體的特點(diǎn)，這種鍍層就是陽極性鍍層。典型的如鋼鐵上的鍍鋅。
2）陰極性鍍層：金屬基體的活潑性比金屬鍍層的強(qiáng)。在使用條件下，只有鍍層完整的將基體包覆起來，才能起到保護(hù)基體的作用。如果鍍層不完整或有孔隙、破損，當(dāng)發(fā)生腐蝕的時(shí)候，基體會(huì)受到腐蝕而破壞，鍍層反而不發(fā)生腐蝕，并且因此而使基體腐蝕速度更快，這種鍍層就是陰極性鍍層。比如鋼鐵上的鍍銅、鍍鎳等。
由于陰極性鍍層只有完整和具有一定的厚度且孔隙率要盡可能低，這樣才對(duì)基體有保護(hù)作用，因此從防護(hù)的角度考慮應(yīng)該盡量采用陽極性鍍層，對(duì)陽極性鍍層，鍍層的厚度對(duì)防護(hù)能力有決定性影響。
需要注意的是：金屬的電極電勢(shì)隨介質(zhì)與工作條件的不同而發(fā)生變化，因而鍍層究竟是陽極性鍍層，還是陰極性鍍層，要看鍍層所處的介質(zhì)和環(huán)境來確定。如對(duì)鐵而言，在一般條件下鋅是典型的陽極性鍍層，但在70~80℃的熱水中鋅的電極電勢(shì)卻變得比鐵高，因而成了陰極性鍍層。再如錫對(duì)鐵來說，在一般條件下是陰極性鍍層，但在有機(jī)酸的介質(zhì)中卻變成陽極性鍍層。在一般條件下,鎘對(duì)鋼鐵為陰極性鍍層，在海洋性和高溫大氣中為陽極性鍍層。金屬鉻在空氣中容易鈍化生成鈍化膜，因而改變了鉻的電位，因此鉻對(duì)鐵就成了陰極性鍍層。
2、按用途分類
(1)防護(hù)性鍍層：主要作用是保護(hù)基體金屬免受腐蝕，不規(guī)定對(duì)產(chǎn)品的裝飾要求。
(2)防護(hù)-裝飾性鍍層：除保護(hù)基體金屬外，還使零件美觀。
(3)功能性鍍層：除具有一定的保護(hù)作用外，主要用于特殊的工作目的。
(1)防護(hù)性鍍層
防止基體金屬在大氣或其他環(huán)境中發(fā)生腐蝕的鍍層叫防護(hù)性鍍層。如鋼鐵件上的鋅、鎘、錫等鍍層以及鋅基合金鍍層(鋅-鐵、鋅-鈷、鋅-鎳等)屬于此類鍍層。對(duì)于鋼鐵件，
1）在一般大氣條件下，采用鍍鋅進(jìn)行防護(hù)。此鍍層用途廣泛，約占電鍍生產(chǎn)量的50%以上。
2）在潮濕和海洋性大氣中，可用鍍鎘層保護(hù)；考慮到鎘對(duì)環(huán)境污染的嚴(yán)重性，近年來多采用鋅基合金鍍層取代鍍鎘層。
3）在食品加工行業(yè)，錫鍍層對(duì)有機(jī)酸有很好的耐蝕性，它不僅防銹力強(qiáng)，且產(chǎn)生的腐蝕化合物對(duì)人體無害。
(2) 防護(hù)-裝飾性鍍層
既能防止基體金屬發(fā)生腐蝕又具有美觀的鍍層稱為防護(hù)裝飾性鍍層。如鋼鐵件上的銅/鎳/鉻鍍層，鎳-鐵/鉻鍍層，銅-錫/鉻等。它要求鍍層既能防腐蝕，又具有裝飾性。這類鍍層往往是先鍍“底層”，再鍍“表層”，有時(shí)還有“中間層”。之所以如此，是因?yàn)楹茈y找到一種單一的金屬鍍層能夠同時(shí)滿足防護(hù)與裝飾的雙重要求。一些鍍層金屬雖然防腐蝕能力很強(qiáng)，但在使用環(huán)境下它不能持久保持光澤。另外一些鍍層金屬雖然防腐蝕能力較差，但它能賦予制品外表經(jīng)久不變的光澤，且不易磨損。因此，利用多層電鍍彼此間的長(zhǎng)處對(duì)其進(jìn)行搭配使用，彌補(bǔ)相互的缺陷，從而得到既耐腐蝕又美觀耐磨的多層防護(hù)-裝飾性鍍層。

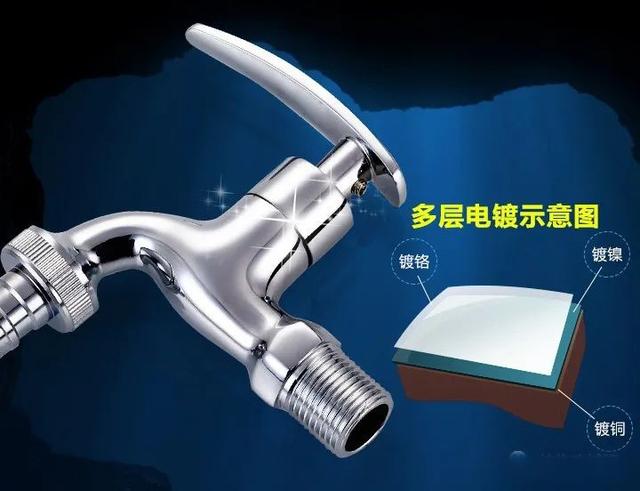

以水龍頭產(chǎn)品為例，水龍頭電鍍需要實(shí)現(xiàn)的兩個(gè)目的是:
一是外觀美觀，電鍍會(huì)讓龍頭呈現(xiàn)光亮的外觀視覺效果以及金屬般的質(zhì)感；
二是防腐蝕，為了讓龍頭基材不被水、空氣等腐蝕，進(jìn)而影響水質(zhì)健康。

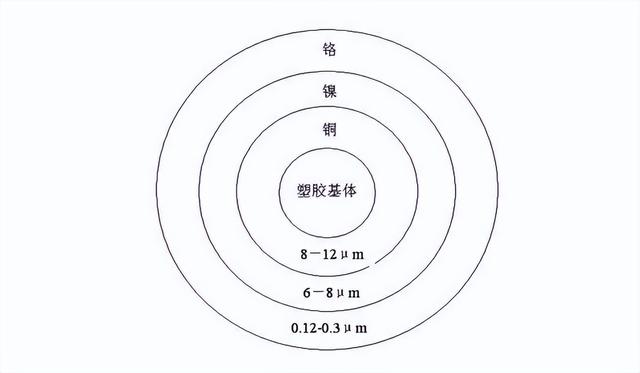

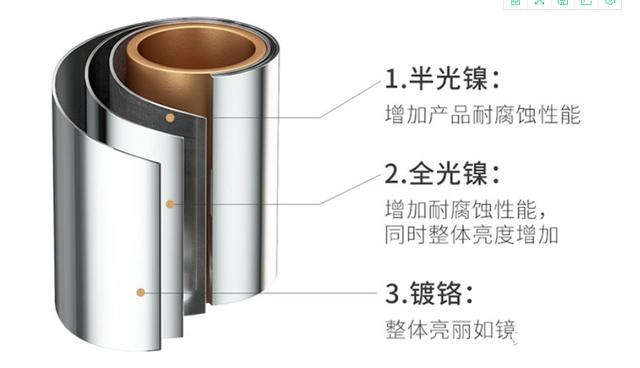

為了達(dá)到這個(gè)效果，常用的三層鍍層：銅/鎳/鉻鍍層，先鍍銅作為底層，增強(qiáng)電鍍的附著力，再鍍鎳作為中間層，鎳層(包括半光鎳和全光鎳)起到了抗腐蝕的作用。而由于鎳本身材質(zhì)硬度不高且顏色偏暗，因此，會(huì)在鎳層上再鍍一層鉻層，起到硬化表面同時(shí)提高亮度的作用。
(3) 修復(fù)性鍍層
可使局部磨損的工件局部或整體加厚或恢復(fù)尺寸的鍍層叫修復(fù)性鍍層。一些主要的機(jī)械零部件，如火車、汽車。石油化工等機(jī)械上的大軸、曲軸、齒輪等都可以進(jìn)行電鍍修復(fù)，以延長(zhǎng)使用壽命，深井泵軸等可用電鍍硬鉻、鍍鐵加以修復(fù)。
(4) 功能性鍍層
功能性鍍層是利用鍍層金屬的各種機(jī)械、物理、化學(xué)性能來滿足各類場(chǎng)合的需要，根據(jù)鍍層的性能，又可將它們分為以下主要的幾類。
1）耐磨和減摩鍍層，靠提高制品的表面硬度來增加其抗磨損能力，在工業(yè)上多采用鍍硬鉻，如各種軸和曲軸的軸頸、印花輥的輥面、發(fā)動(dòng)機(jī)的汽缸內(nèi)壁和活塞環(huán)、沖壓模具的內(nèi)腔等;以鉛-錫合金、鉛-錫-銅合金等作減摩鍍層，用于滑動(dòng)接觸面，起潤(rùn)滑作用，從而減少滑動(dòng)摩擦。
2）抗高溫氧化鍍層，對(duì)可能在高溫下被氧化(高溫腐蝕)的零部件表面鍍高溫抗氧化層，以提高零部件表面的抗高溫氧化能力。如噴氣發(fā)動(dòng)機(jī)轉(zhuǎn)子、葉片等高熔點(diǎn)的金屬材料制作的某些特殊用途的工件需鍍鎳、鍍鉻。鍍鉑-鍺合金;在某些情況下，還使用復(fù)合鍍層，如鎳-氧化鍺。鎳-氧化鋁等來提高金屬材料的抗高溫氧化性能。
3）磁性鍍層，在電子計(jì)算機(jī)設(shè)備中的磁環(huán)、磁鼓、磁盤、磁膜磁儲(chǔ)存部件，均需使用磁性材料。常用的磁性合金鍍層有鈷-鎳、鎳-鐵、鎳-磷-鈷等。目前多采用電鍍和化學(xué)鍍方法來制備磁性材料，以滿足這方面的要求。通過改變電鍍工藝參數(shù)，還可以調(diào)整鍍層的磁性能參數(shù)。
4）可焊性鍍層，一些電子元器件組裝時(shí)，需要進(jìn)行釬焊。為了改善它們的焊接性能，通常鍍的錫、銀或錫-鉛合金。金等都屬于此類鍍層。若同時(shí)要求耐磨，可鍍以銀-銻合金。金-鈷合金、金-銻合金等。
5）其他功能鍍層，在生產(chǎn)實(shí)踐中應(yīng)用的其他功能鍍層還有很多。如為了增強(qiáng)鋼絲與橡膠熱壓時(shí)的貼合性，可以在鋼絲上鍍黃銅(銅-鋅合金) ;為提高表面導(dǎo)電性能的鍍層，可鍍銅或鍍銀，既要求導(dǎo)電性能好，同時(shí)還要具有一定的耐磨性時(shí)，則應(yīng)鍍以金或銀合金;為了抵抗硫酸及鉻酸的腐蝕，可以鍍鉛。為防止局部滲碳需鍍銅，防止局部滲氮?jiǎng)t應(yīng)鍍錫;為了增加反光能力，可以鍍鉻、銀或高錫青銅;為了消光或吸收光能轉(zhuǎn)變?yōu)闊崮埽慑?span id="5pzvbxl" class="candidate-entity-word" data-gid="16633293" qid="6612444766057551111" mention-index="0">黑鎳、黑鉻等。
3.按鍍層的組合形式分類
可分為簡(jiǎn)單結(jié)構(gòu)、多層組合結(jié)構(gòu)。復(fù)合鍍層等三類。
(1) 簡(jiǎn)單結(jié)構(gòu)

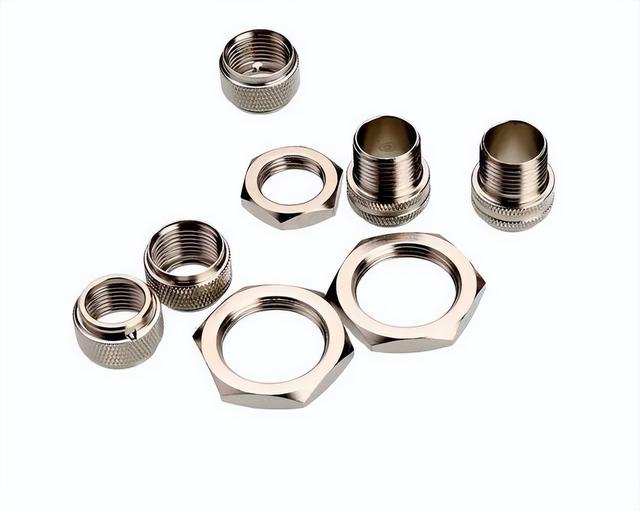

只鍍單層鍍層，也稱單金屬電鍍。用一層金屬來滿足使用要求。
(2) 多層組合結(jié)構(gòu)
多層鍍層可由不同金屬鍍層組成，如銅/鎳/鉻三層結(jié)構(gòu);也可由相同金屬組成，如高耐蝕性的雙層鎳和三層鎳等。
(3) 復(fù)合鍍層
是以金屬為基，非金屬或金屬微粒為分散相，組成彌散結(jié)構(gòu)的鍍層，即復(fù)合鍍層，具有高耐磨，高耐蝕性。利用復(fù)合鍍技術(shù)，改善材料表面結(jié)構(gòu)或狀態(tài)，提高材料的使用功能，擴(kuò)大材料的應(yīng)用范圍，獲得具有一定功能的鍍層，乃是電鍍的發(fā)展趨勢(shì)
05 塑膠件的電鍍
1、塑膠件的選材
塑料的種類很多，理論上塑料都可以電鍍，只是難易而已。但是有的塑料與金屬鍍層的結(jié)合力很差，沒有實(shí)用價(jià)值；有些塑料與金屬鍍層的某些物理性質(zhì)如膨脹系數(shù)相差過大，在高溫差環(huán)境中難以保證其使用性能。目前常用電鍍塑料為電鍍級(jí)ABS，或者含有ABS成分的，比如PC+ABS。其他的如PP、PA、PSF、PC、PTFE等也有成功電鍍的方法，但難度較大。
為什么ABS適合電鍍？

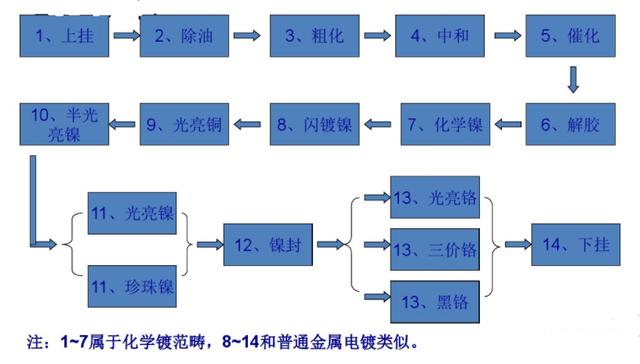

ABS是由丙烯腈(A)、丁二烯(B)和苯乙烯(S)三種單體聚合而成的。其中(B)成分在聚合體中保持極細(xì)微的球狀結(jié)構(gòu)，經(jīng)粗化后，ABS中（B）的成分表面部分溶解，在表面形成蜂窩狀的結(jié)構(gòu)，然后經(jīng)處理后在這個(gè)蜂窩狀的結(jié)構(gòu)里面沉一層鈀的復(fù)合體，再將這個(gè)復(fù)合體還原成鈀金屬，鈀是一種具有催化活性金屬，之后經(jīng)過化學(xué)沉鎳或沉銅的工藝，經(jīng)鈀的催化作用，他們發(fā)生氧化反原反應(yīng)，在ABS表面形成一種鎳合金或是銅合金層，然后塑料就完成了由不導(dǎo)電到導(dǎo)電的轉(zhuǎn)變。
所以，(B)成分在粗化中易于溶解而使塑料表面粗化并獲得良好的結(jié)合力，因而隨著(B)成分含量的不同，ABS塑料的可鍍性也有所差別，無論是進(jìn)口的還是國(guó)產(chǎn)的ABS，均應(yīng)選用“電鍍級(jí)”的，即含B成分(丁二烯)為15%～25%的ABS材料。非電鍍級(jí)ABS中含B成分較低，這樣對(duì)粗化工藝控制要求嚴(yán)些，否則，不易獲得結(jié)合力好的鍍層。
2、塑膠件的設(shè)計(jì)
在不影響外觀和使用的前提下，塑膠件設(shè)計(jì)時(shí)應(yīng)盡量滿足如下要求。
(1) 電鍍層不會(huì)掩蓋注塑件的缺陷，相反會(huì)放大缺陷，所以，需要電鍍的塑膠件應(yīng)避免縮水等缺陷。
(2) 避免盲孔，否則殘留在盲孔內(nèi)的處理液不易清洗干凈，會(huì)造成下道工序污染，從而影響電鍍質(zhì)量。
(3) 電鍍工藝有銳邊變厚的現(xiàn)象。電鍍中的銳邊會(huì)引起尖端放電，造成邊角鍍層隆起。因此應(yīng)盡量采用圓角過渡，圓角半徑至少0.3 mm 以上。
(4) 塑件上盡量減少凹槽和突出部位。因?yàn)樵陔婂儠r(shí)深凹部位易露塑，而突出部位易鍍焦。凹槽深度不宜超過槽寬的1/3，底部應(yīng)呈圓弧。有格柵時(shí)，孔寬應(yīng)等于梁寬，并小于厚度的1/2。
(5) 鍍件上應(yīng)設(shè)計(jì)有足夠的裝掛位置，與掛具的接觸面應(yīng)比金屬件大2～3倍。
(6) 塑件的設(shè)計(jì)要使制件在沉陷時(shí)易于脫模，否則強(qiáng)行脫模時(shí)會(huì)拉傷或扭傷鍍件表面，或造成塑件內(nèi)應(yīng)力而影響鍍層結(jié)合力。
(7) 當(dāng)需要滾花時(shí)，滾花方向應(yīng)與脫模方向一致且成直線式．滾花條紋與條紋的距離應(yīng)盡量大一些。
(8) 塑件盡量不要用金屬鑲嵌件，否則在鍍前處理時(shí)嵌件易被腐蝕。

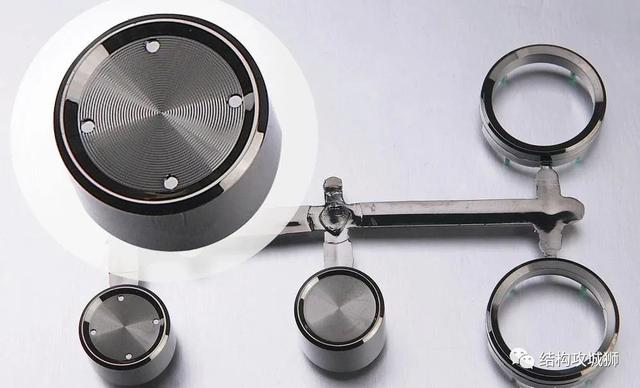

3、塑膠件電鍍的效果

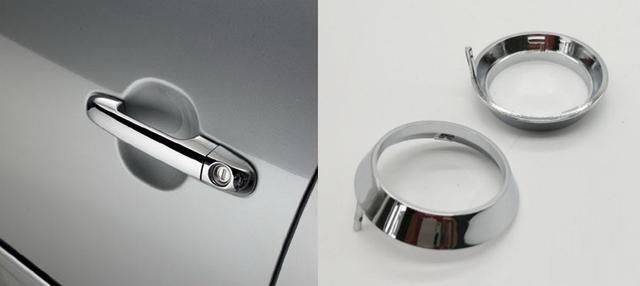

(1) 高光電鍍
高光電鍍的效果的實(shí)現(xiàn)通常要求模具表面良好拋光，注射出的塑件采用光鉻處理后得到的效果。

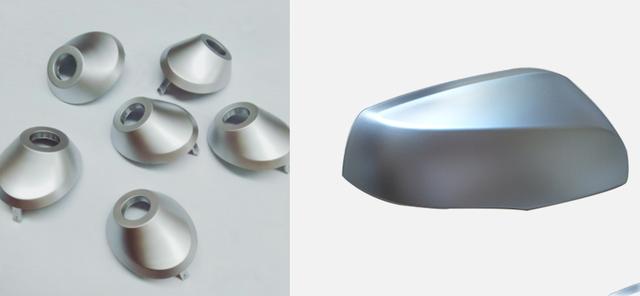

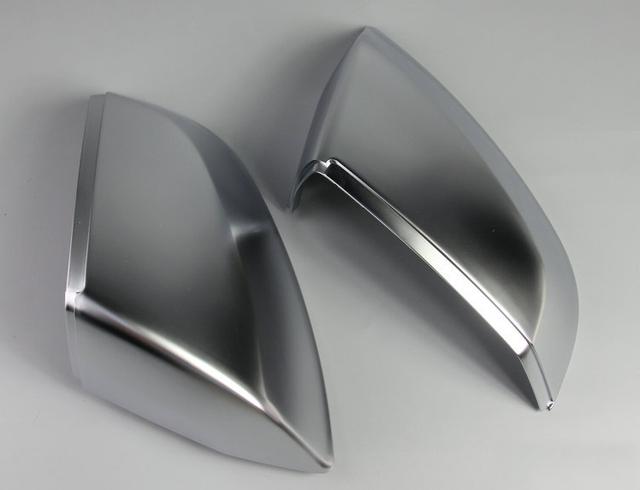

(2) 亞光電鍍
亞光電鍍的效果的實(shí)現(xiàn)通常要求模具表面良好拋光，注射出的塑件采用亞鉻處理后得到的效果。
(3) 珍珠鉻
珍珠鉻電鍍的效果的實(shí)現(xiàn)通常要求模具表面良好拋光，注射出的塑件采用珍珠鉻處理后得到的效果。

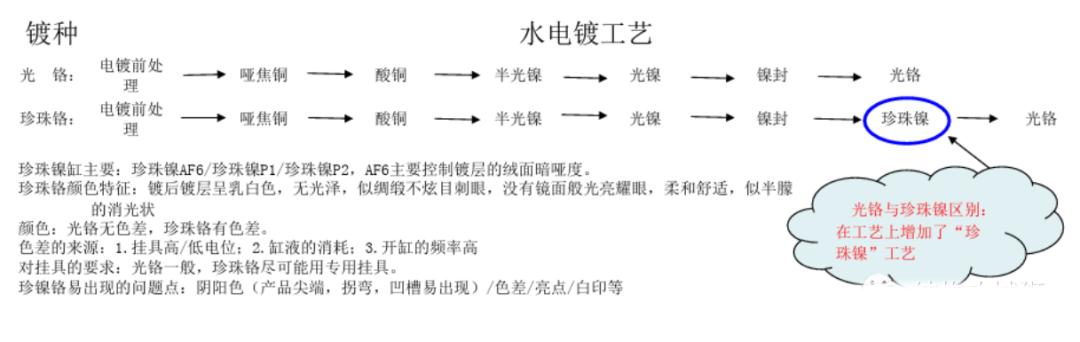

光鉻與珍珠鉻的區(qū)別：

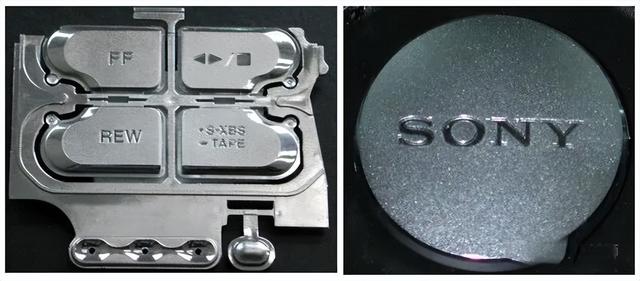

(4) 蝕紋電鍍
蝕紋電鍍的效果的實(shí)現(xiàn)通常要求模具表面處理出不同效果的蝕紋方式后，注射出的塑件采用光鉻處理后得到的效果。
(5) 混合電鍍
在模具處理上既有拋光的部分又有蝕紋的部分，注射出的塑件電鍍后出項(xiàng)高光和蝕紋電鍍的混合效果，突出某些局部的特征。

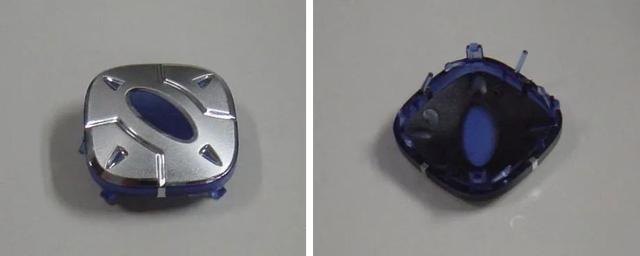

(6) 局部電鍍
通過采用不同的方式使得成品件的表面局部沒有電鍍的效果，與有電鍍的部分形成反差，形成獨(dú)特的設(shè)計(jì)風(fēng)格。

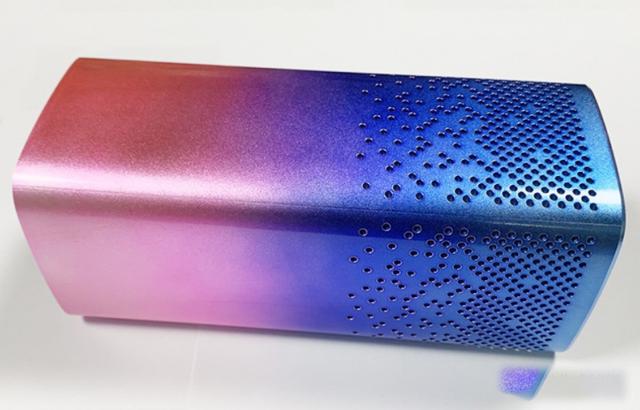

(7) 彩色電鍍
通過采用不同的電鍍?nèi)芤?，在電鍍后塑件表面沉積的金屬會(huì)反射出不同的光澤，形成獨(dú)特的效果。
更多教程領(lǐng)取
需要以下教程的同學(xué)，先點(diǎn)贊，然后點(diǎn)擊我頭像私信我回復(fù)：資料，自動(dòng)領(lǐng)取
1.軟件全集安裝包
Proe和Creo全集安裝包
2.Creo軟件基礎(chǔ)視頻教程
軟件基礎(chǔ)視頻教程
3.Creo曲面基礎(chǔ)視頻教程
4.Creo曲面實(shí)戰(zhàn)視頻教程
曲面實(shí)戰(zhàn)視頻教程
5.Creo破面修補(bǔ)視頻教程
破面修補(bǔ)視頻教程
6.Creo工程圖視頻教程
工程圖
7.手機(jī)產(chǎn)品結(jié)構(gòu)設(shè)計(jì)視頻教程
手機(jī)產(chǎn)品結(jié)構(gòu)設(shè)計(jì)
8.TWS藍(lán)牙耳機(jī)視頻教程
需要以上教程的同學(xué)私信我回復(fù)：資料
好了，這篇文章的內(nèi)容發(fā)貨聯(lián)盟就和大家分享到這里，如果大家網(wǎng)絡(luò)推廣引流創(chuàng)業(yè)感興趣，可以添加微信：80709525 備注：發(fā)貨聯(lián)盟引流學(xué)習(xí)； 我拉你進(jìn)直播課程學(xué)習(xí)群，每周135晚上都是有實(shí)戰(zhàn)干貨的推廣引流技術(shù)課程免費(fèi)分享！
