Mini直顯COB 27吋產品小間距顯示屏墨鏡112系列產品介紹(一):
一、COB面板:
1、面板整體外觀圖:



2、面板分解示意圖:

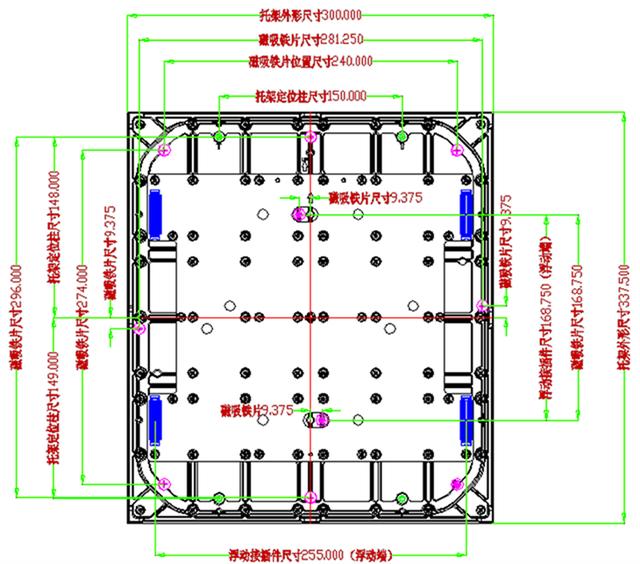

3、COB面板尺寸圖:

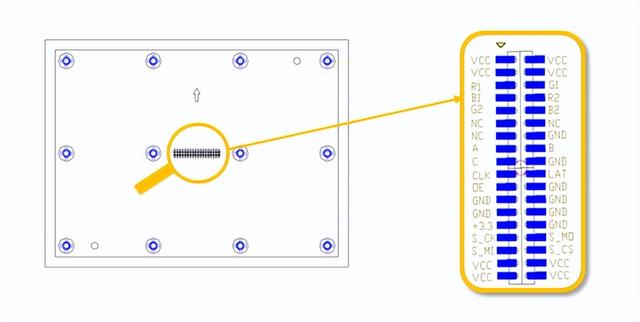

4、COB顯示屏轉接板接口定義(浮動連接器2*40PIN 0.8mm)


COB顯示屏轉接板接口定義(2*40PIN)

定義

序號

序號

定義

VCC

1

2

VCC

VCC

3

4

VCC

VCC

5

6

VCC

VCC

7

8

VCC

GND

9

10

GND

GND

11

12

GND

GND

13

14

GND

GND

15

16

GND

R1

17

18

R2

G1

19

20

G2

B1

21

22

B2

R3

23

24

R4

G3

25

26

G4

B3

27

28

B4

GND

29

30

GND

R5

31

32

R6

G5

33

34

G6

B5

35

36

B6

R7

37

38

R8

G7

39

40

G8

B7

41

42

B8

GND

43

44

GND

A

45

46

B

C

47

48

R9

G9

49

50

LAT

B9

51

52

GND

CLK

53

54

OE

GND

55

56

GND

S-CK

57

58

S-CS3

S-CS1

59

60

S-CS2

S-MO

61

62

S-MI3

S-MI1

63

64

S-MI2

GND

65

66

GND

GND

67

68

GND

GND

69

70

GND

GND

71

72

GND

VCC

73

74

VCC

VCC

75

76

VCC

VCC

77

78

VCC

VCC

79

80

VCC















































未完待續.........
