建模步驟

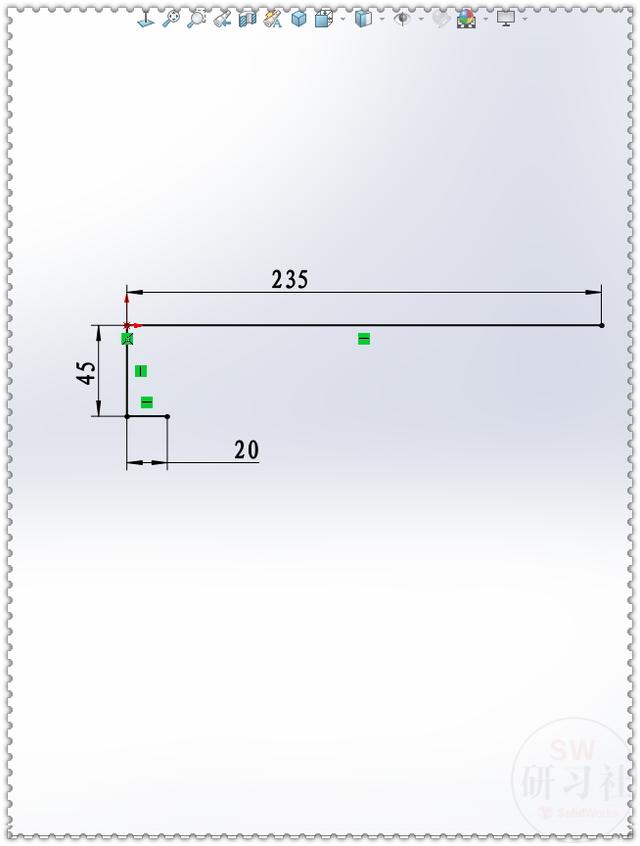

1.【上視基準面】畫草圖。

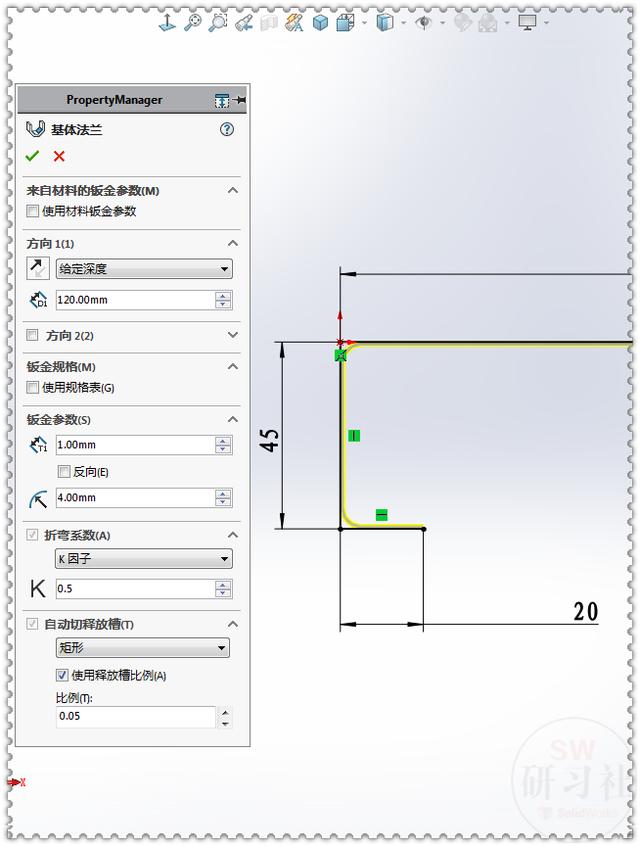

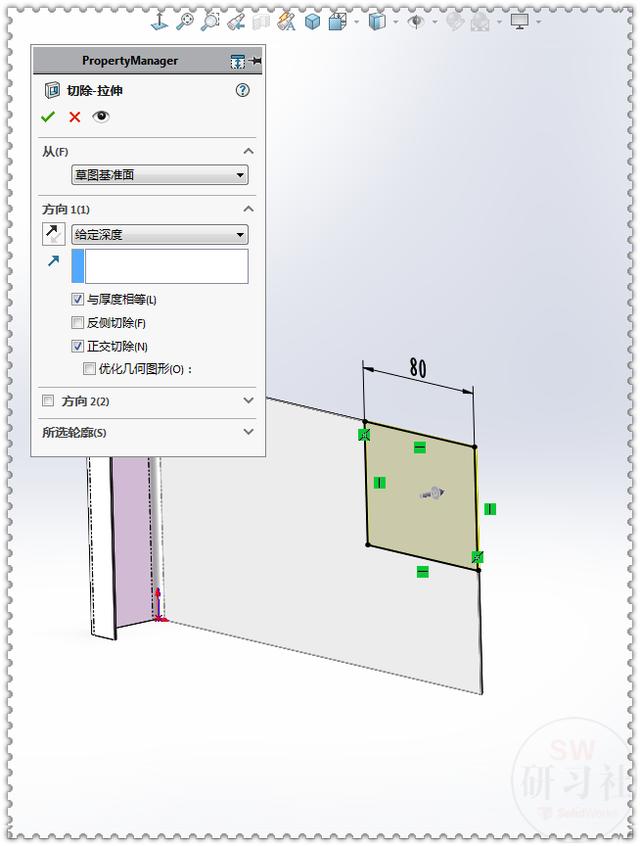

2.【基體法蘭】給定深度：120 ，鈑金厚度：1 ；折彎半徑：4 。
3.在鈑金面上畫矩形。
4.【拉伸切除】與厚度相等。

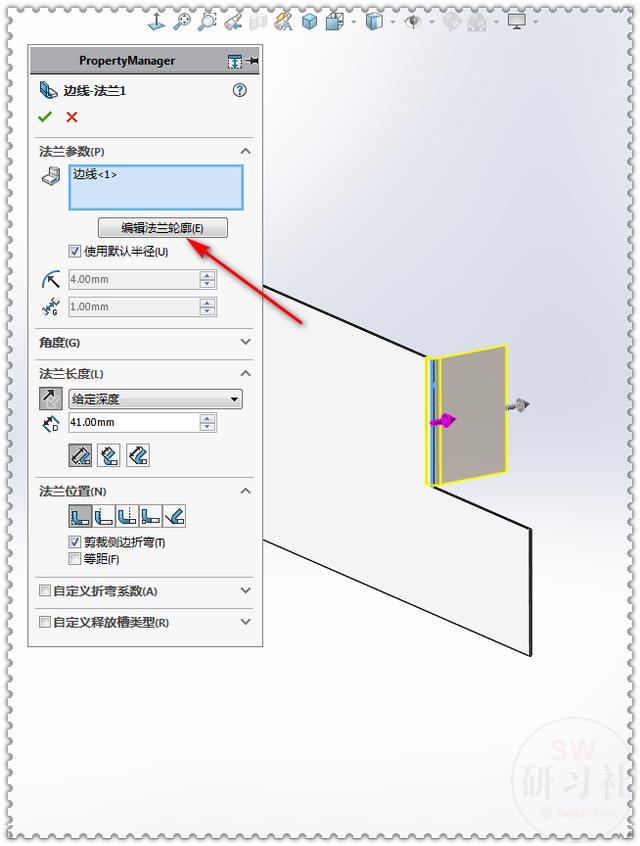

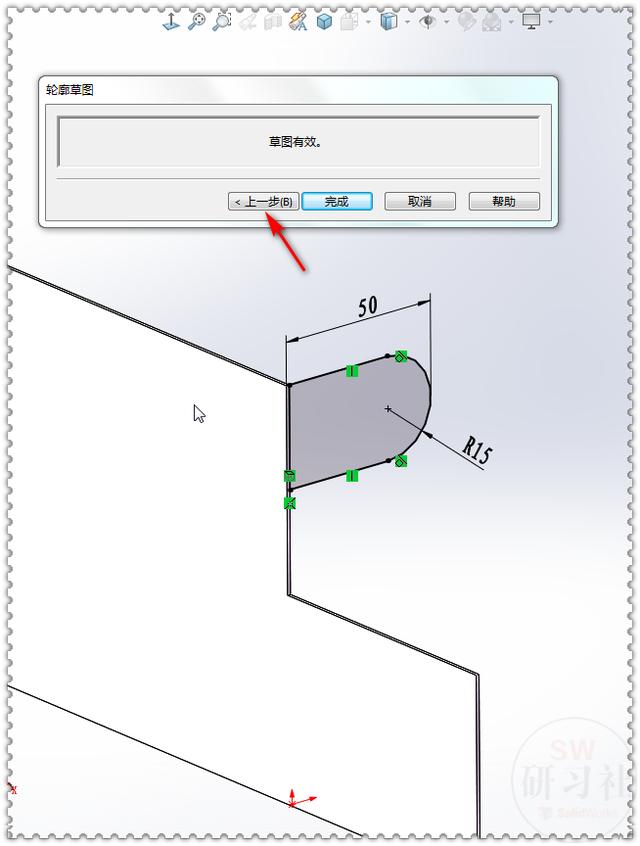

5.【邊線法蘭】編輯法蘭輪廓。
5-1.修改草圖——上一步。

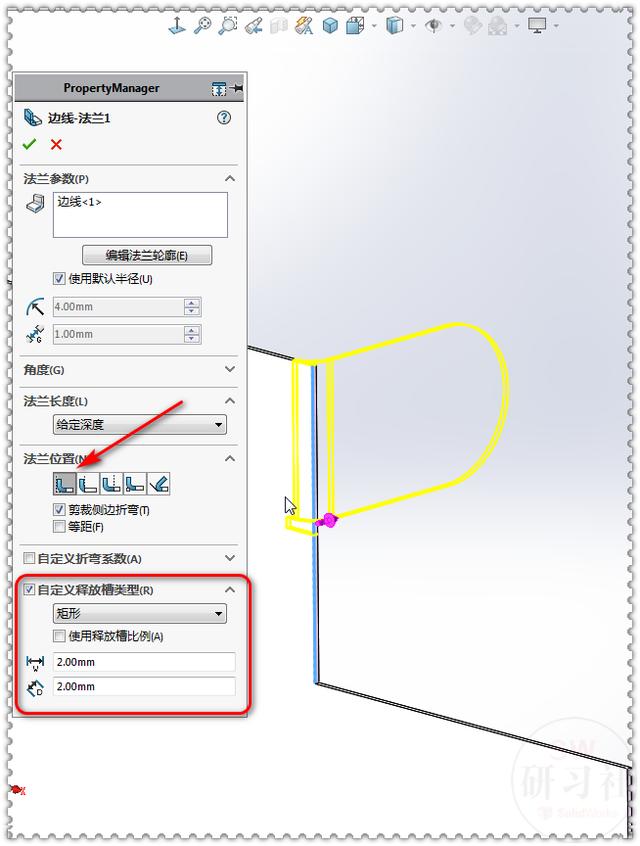

5-2.法蘭位置：材料在內；矩形釋放槽寬度、深度：2 。

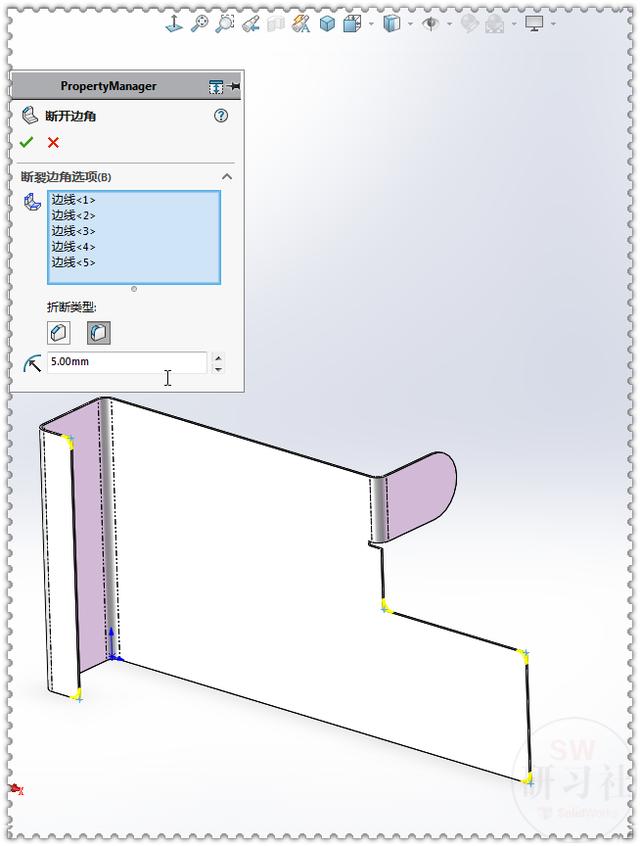

6.【斷開邊角】圓角半徑：5 。

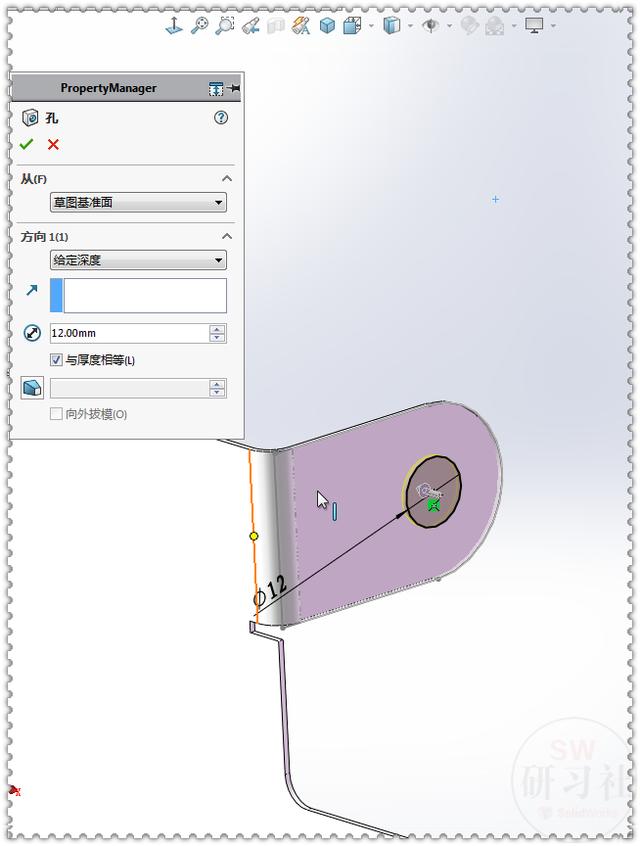

7.【孔】直徑：12 。
8.【展開】固定面：藍色面；收集所有折彎。

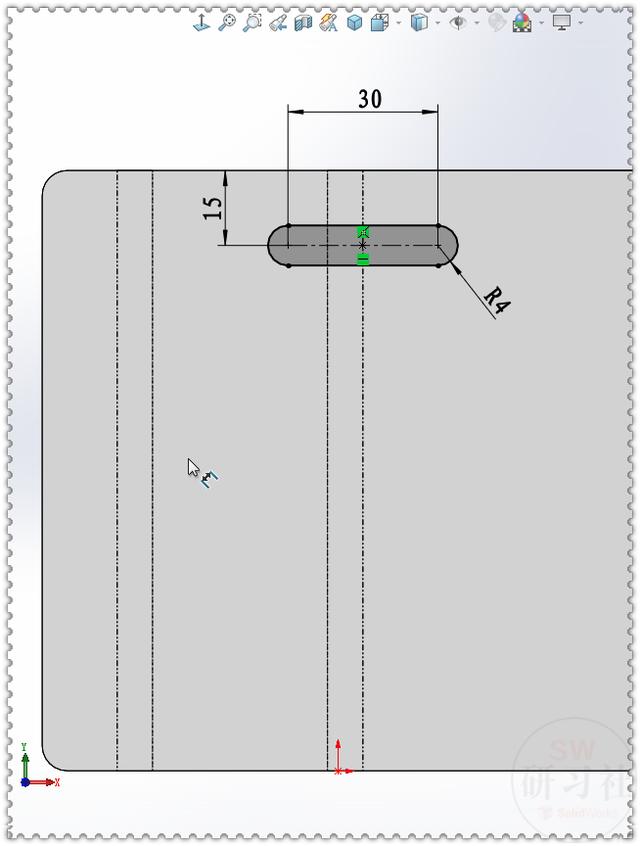

9.鈑金上畫直槽口。

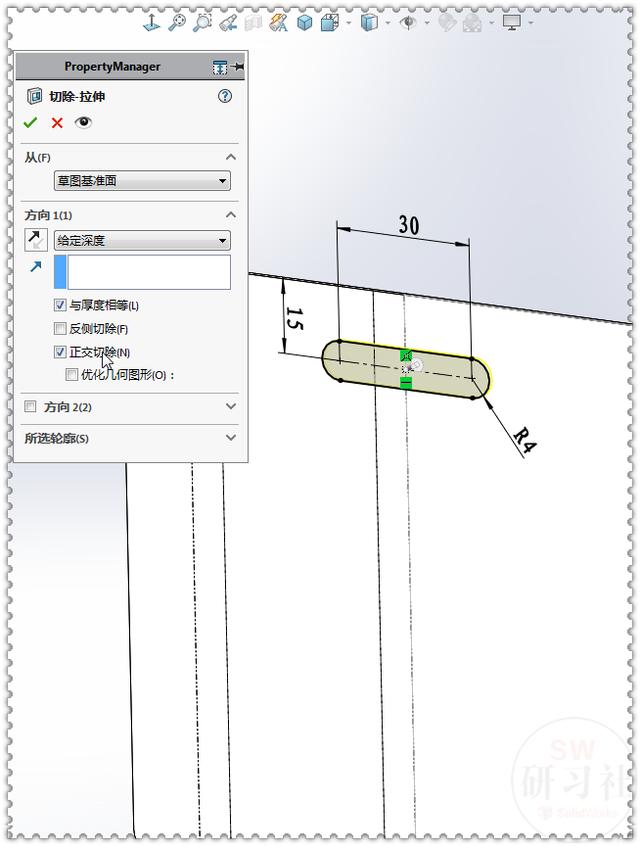

10.【拉伸切除】與厚度相等。
11.【線性陣列】特征，間距：15 ；數量：7 。

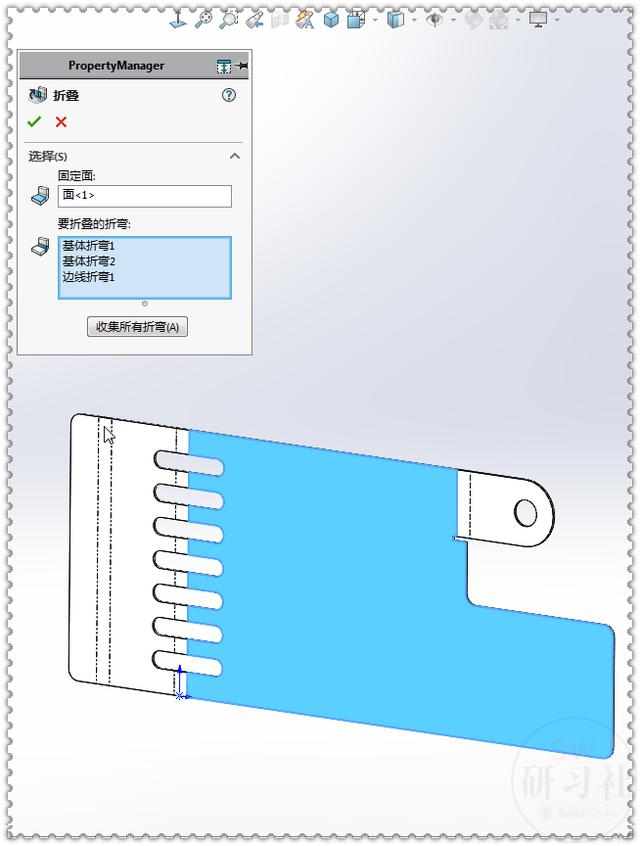

12.【折疊】收集所有折彎。

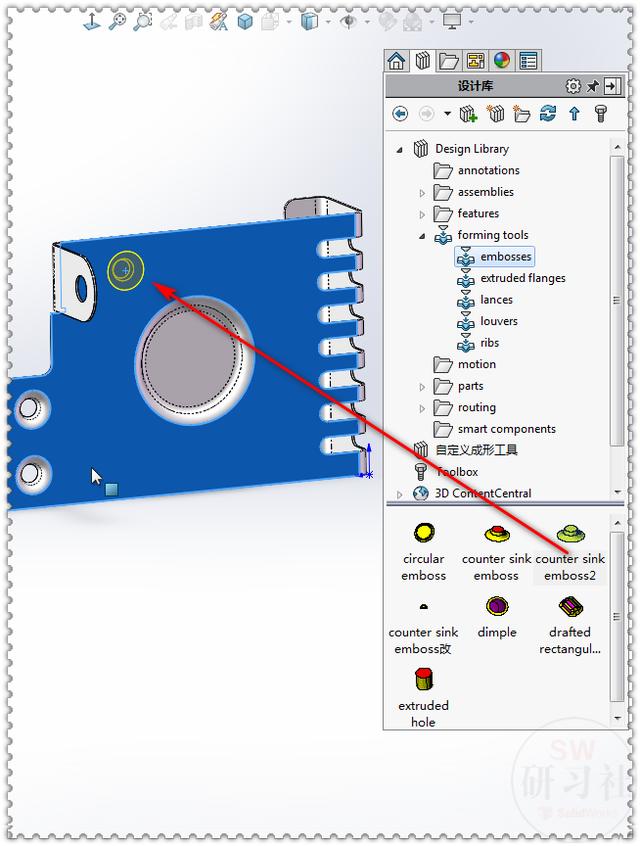

13.【設計庫】-【forming tools】-把成形工具拖到鈑金上。

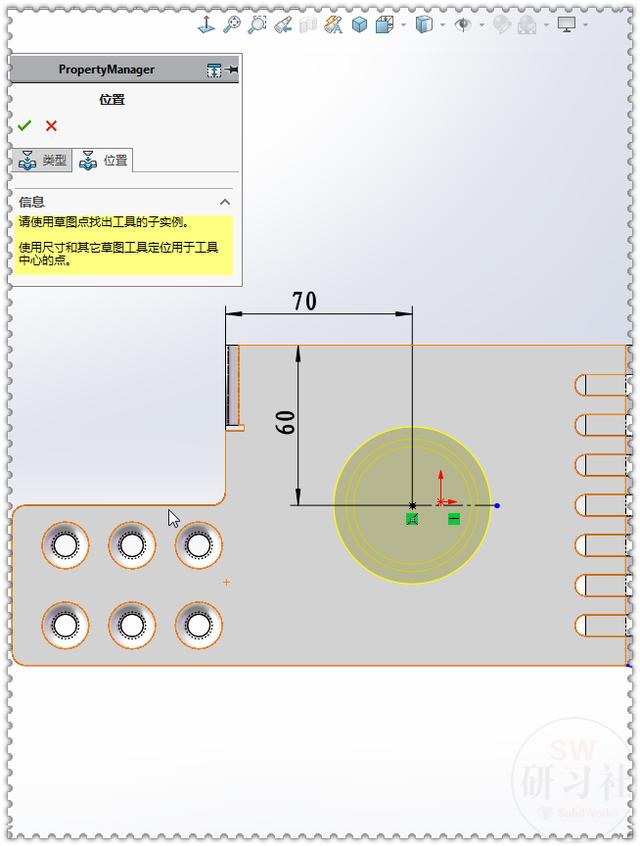

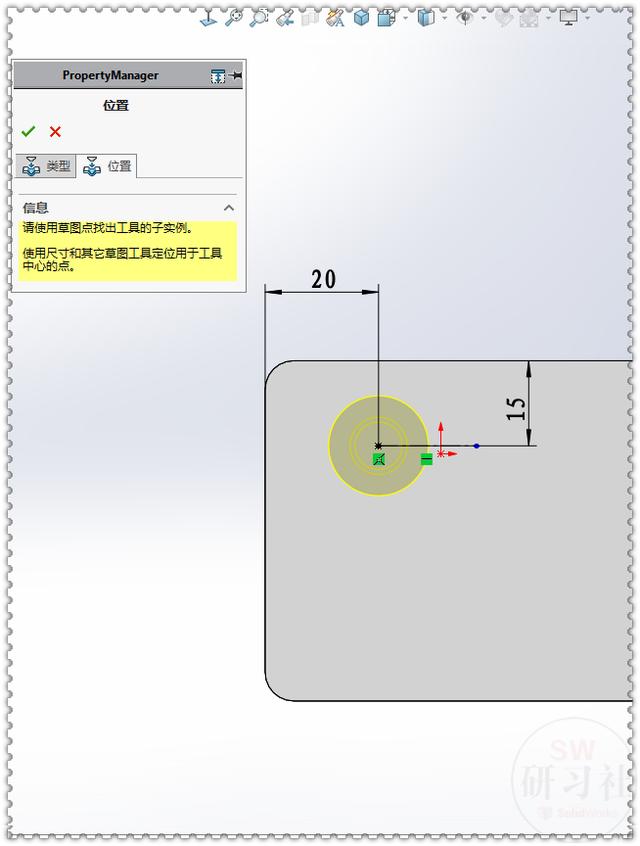

13-1.位置：添加標注。

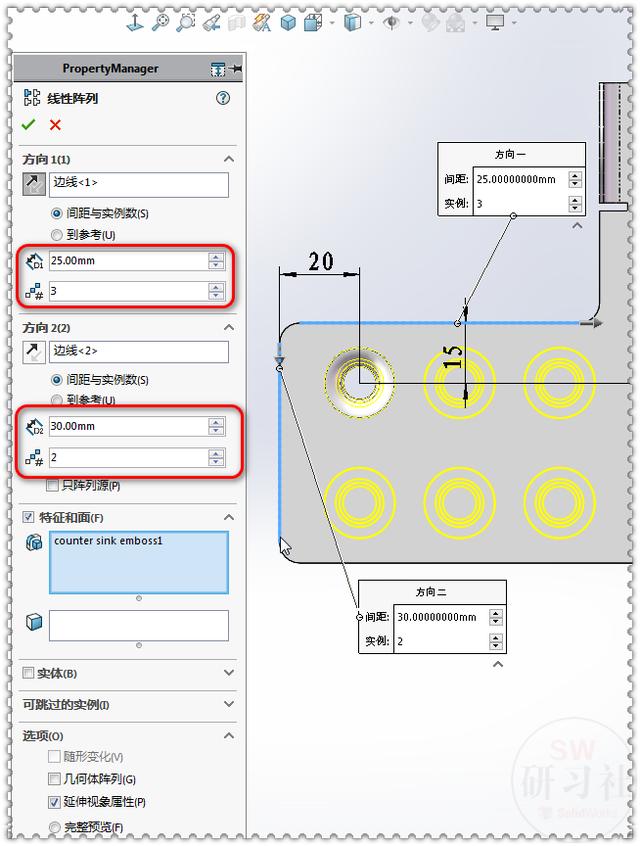

14.【線性陣列】方向一：水平邊線；間距：25 、數量：3 ；方向二：豎直邊線；間距30 、數量：2 。

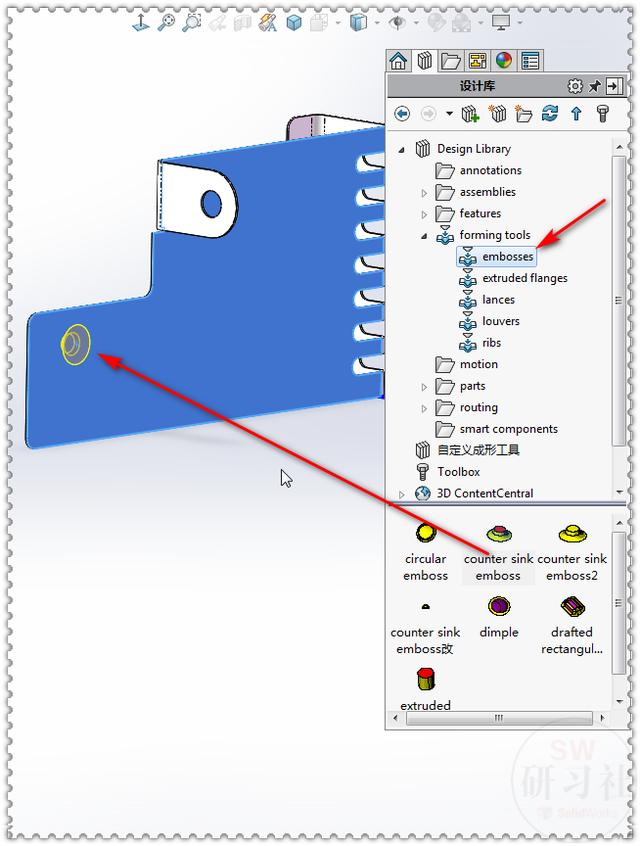

15.再拖一個自帶的成形工具。

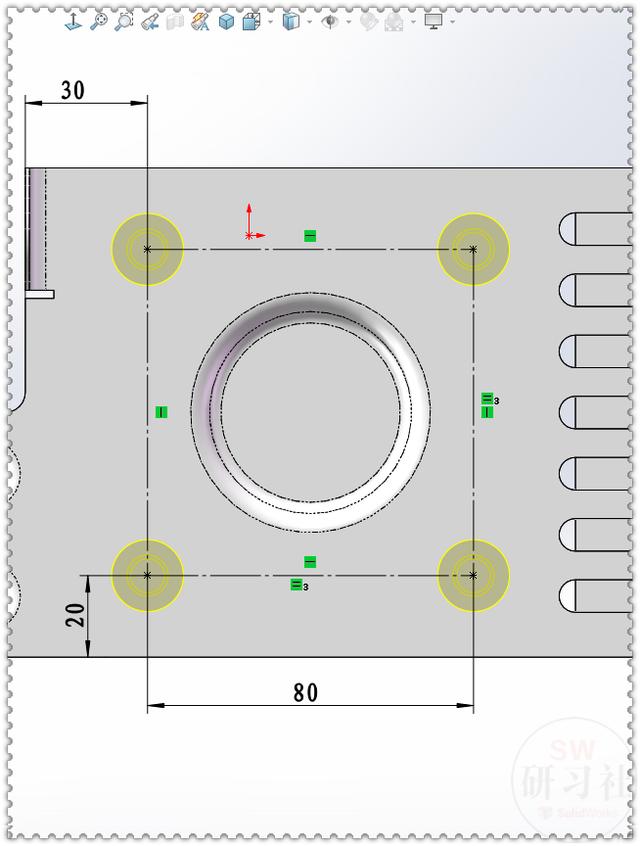

15-1.位置：添加標注。

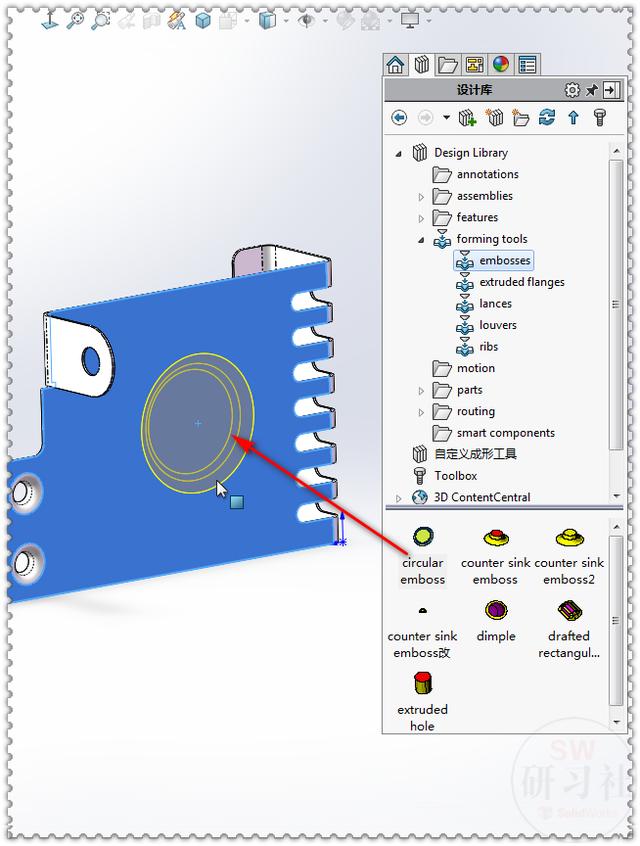

16.繼續添加成形工具。

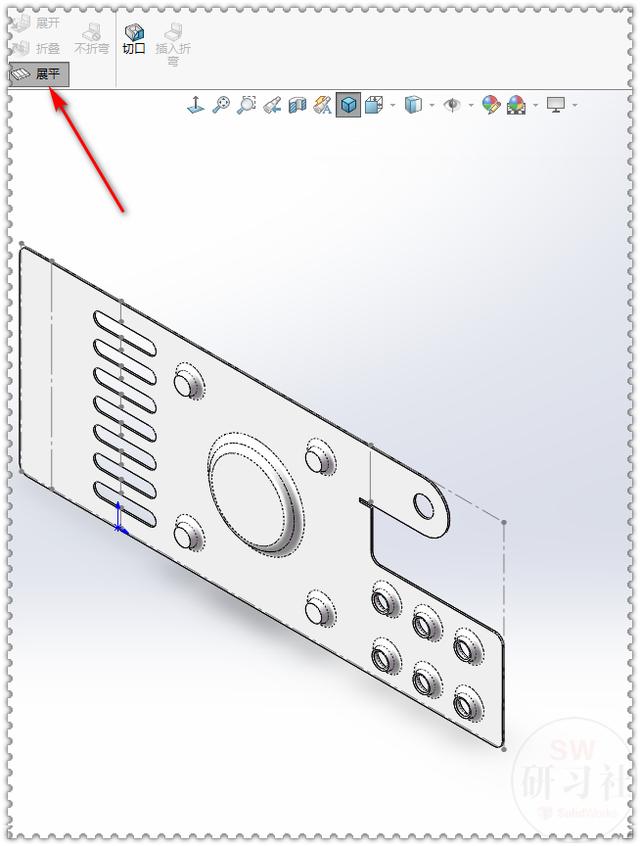

17.【展平】。

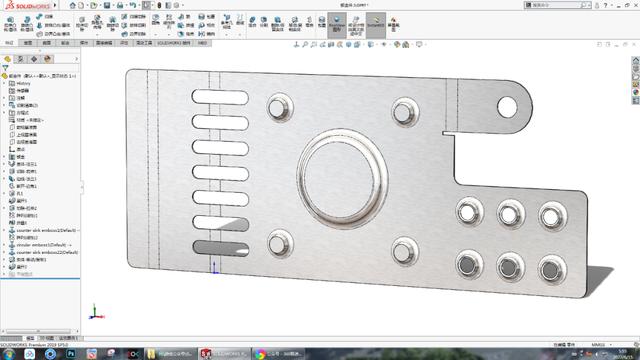

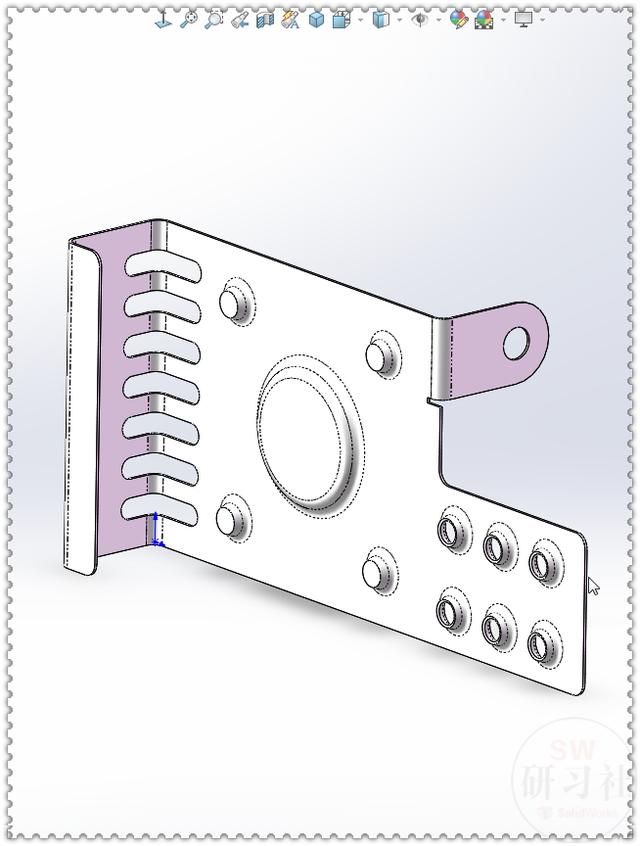

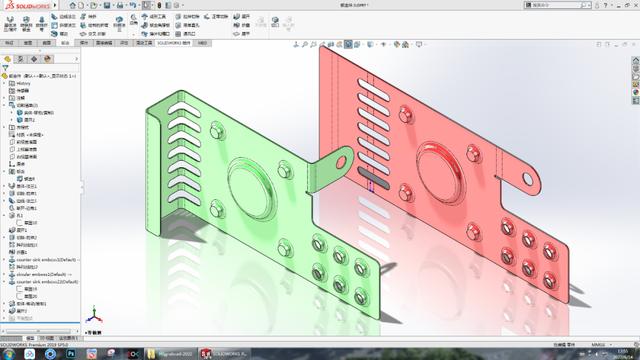

18.完成。
