編寫:賀軍
1、概述：
“直升機機載電子設備TAC/COM系列UHF電臺NT403-806”是“NAT”公司的系列產品。這些收發器的設計是為了滿足執法部門和公共服務/公共安全小組對戰術調頻通信系統的困難的機載要求。TAC/COM系列的無線電控制頭為最多四個收發器系統的戰術無線電控制提供了一個集中的位置，這可以是“NAT”或其他制造。提供了每個無線電信道的字母標記或識別，以及接收和發射頻率的顯示，以簡化所選信道的導頻識別。為了用于飛機，這些部件組件也可以在車輛應用中操作（當正確訂購時），為通信車、緊急現場協調或監控提供同樣的能力。
TAC/COM系列收發器已經被優化了，可以在整個TAC/COM系統架構中實現完整的功能操作，并在廣泛的射頻頻率范圍內提供靈活的操作。
使用串行和并行調諧的組合，這些收發器提供了一個簡單的互連與強大的通道能力。收發器的設計還支持對“DES 1027”或“VGE”格式的完全加密能力，無需修改。也完全支持低音頻“(CTCSS)”音調編碼的壓制和“DPL”編碼。
這些快速鎖定合成無線電支持不同級別的掃描，如“優先級”或“掃描”列表格式。這些模式可以在操作員的完全控制下模擬多個“保護”接收器的操作，并可以在系統軟件（控制頭）中進行改變。基本無線電在2片非易失性存儲器中存儲32個頻率，其中任何一個或全部都可以根據操作員的需要由TAC/COM系統控制頭改變。
“直升機機載電子設備UHF電臺NT403-806虛擬化儀表試驗器” 是用于檢測試驗“機載電子設備TAC/COM系列NT403-806系列UHF電臺”各項技術指標的設備，檢測程序編程按照直升機維護手冊“23-12-80”編寫檢測程序。

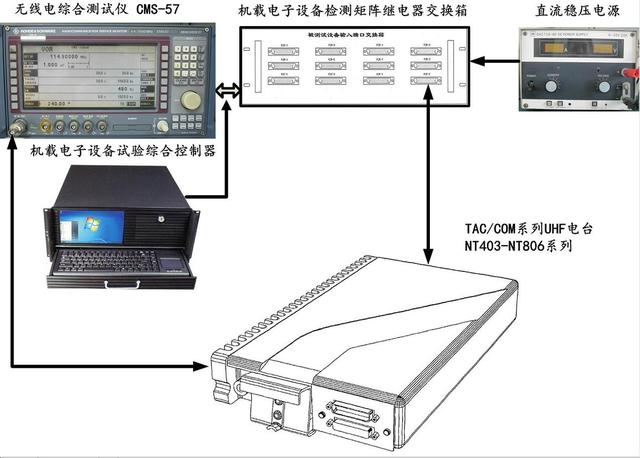

“直升機機載電子設備TAC/COM系列UHF電臺NT403-806虛擬化儀表試驗器”系統連接如圖所示：
直升機機載電子設備UHF電臺NT403-806虛擬化儀表試驗器設計-2
直升機機載電子設備TAC/COM系列UHF電臺NT403-806工作原理-A
第1.O節描述：
1.1、介紹：
TAC/COM系列收發器已經被優化了，可以在整個TAC/COM系統架構中實現完整的功能操作，并在廣泛的射頻頻率范圍內提供靈活的操作。
使用串行和并行調諧的組合，這些收發器提供了一個簡單的互連與強大的通道能力。收發器的設計還支持對“DES 1027”或“VGE”格式的完全加密能力，無需修改。也完全支持低音頻“(CTCSS)”音調編碼的壓制和“DPL”編碼。
這些快速鎖定合成無線電支持不同級別的掃描，如“優先級”或“掃描”列表格式。這些模式可以在操作員的完全控制下模擬多個“保護”接收器的操作，并可以在系統軟件（控制頭）中進行改變?；緹o線電在2片非易失性存儲器中存儲32個頻率，其中任何一個或全部都可以根據操作員的需要由TAC/COM系統控制頭改變。
1.2、設備用途：
這些收發器的設計是為了滿足執法部門和公共服務/公共安全小組對戰術“FM”調頻通信系統的困難的機載要求。TAC/COM系列的無線電控制頭為最多四個收發器系統的戰術無線電控制提供了一個集中的位置，這可以是NAT或其他制造。提供了每個無線電信道的字母標記或識別，以及接收和發射頻率的顯示，以簡化所選信道的導頻識別。為了用于飛機，這些部件組件也可以在車輛應用中操作（當正確訂購時），為通信車、緊急現場協調或監控提供同樣的能力。
1.3、設計特點：
TAC/COM收發器系列使用先進技術的微處理器控制的頻率合成，和“NOVRAM”通道數據存儲來提供其強大的功能。收音機本身是完全模塊化的，便于快速維修和服務。
TAC/COM收發器的物理外殼是壓鑄的，完全射頻密封封蓋，以提供最堅固的單元。
該設計符合: MIL - STD 81OD的環境性能要求。
許多新的頻帶分頻由“TAC/COM”系列支持，為目前陸基執法機構和公共服務團體所需要的新頻率提供機載系統。這些新的分頻可以通過“TAC/COM”控制頭與其他現有設備混合，以最低的成本生產全功能系統。
無線電的熱管理是杰出的，導致最小的情況下的溫度上升，無論運行周期。這與許多現有的系統有很大的不同，后者即使在低占空比下也處于設計限制。
收發器采用大范圍的能量轉換電源進行28V DC運行，顯著降低了飛機總線的電流消耗和余熱產生。
所有收發器都具有相同的安裝占用、射頻連接器和插件兼容的互連，以便于安裝。
機組蓋上有整體螺釘（防篡改）和硬件，以便于臺式維修（不再丟失螺釘）。連接邏輯/接口連接器使用金觸點，和中等規格的“N”射頻連接器是耐污的，以提高在潮濕的環境中的性能。
1.4、技術規格：
1.4.1、系統規格：
工作頻率范圍：
型號：頻率范圍；
NT403： 403 MHz - 429.9875 MHz
NT450： 450 MHz - 469.9875 MHz
NT450A：470 MHz - 487.9875 MHz
NT450B：482 MHz - 499.9875 MHz
NT450C：494 MHz - 511.9875 MHz
NT806（TX）：806 MHz - 824.9875 MHz
（TX和RX）：851 MHz - 869.9875 MHz
輸入電源: 標稱28 VDC
消耗功率：
RX（壓縮）：0.4-0.7 A（類型）
TX ：2.0 A（類型）
頻率穩定性：0.0005%、0.00015% (NT806)
通道間距：12.5kHz
溫度范圍：-30℃ 至 +6O℃
濕度范圍：至90%（非冷凝/60℃）
海拔高度：16500 在未加壓區域
占空比：100% RX，20% TX
CTCSS音調：38 (從67.0 Hz到250.3 Hz EIA標準)
DPL代碼（數字專用線路）：83（023至754）
加密能力：
- 根據FS1027的DES
- GE語音保護
- Transcrypt（反式隱窩）
沖擊： EIA 和 MIL-STD-810D
外形尺寸(H x W x D)：
2.7英寸X8.0英寸X14.0英寸（W/R版本）、2.7英寸 X 9.5英寸 X 13.3英寸
重量（更少附件）：8.5 Ibs.（W/R版本）、9.5 Ibs.

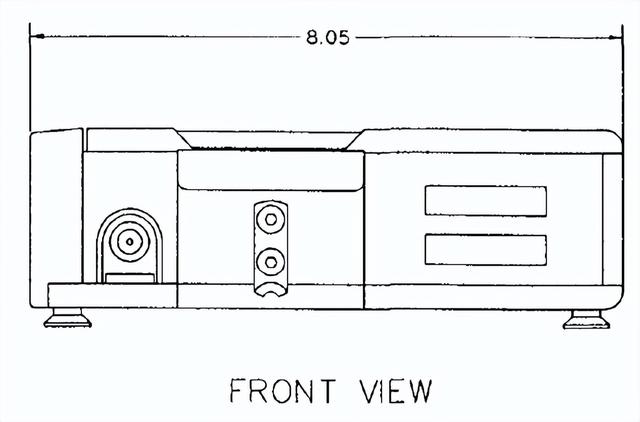

NT403-806型UHF電臺外形尺寸(H x W x D)正面觀視如圖所示圖：

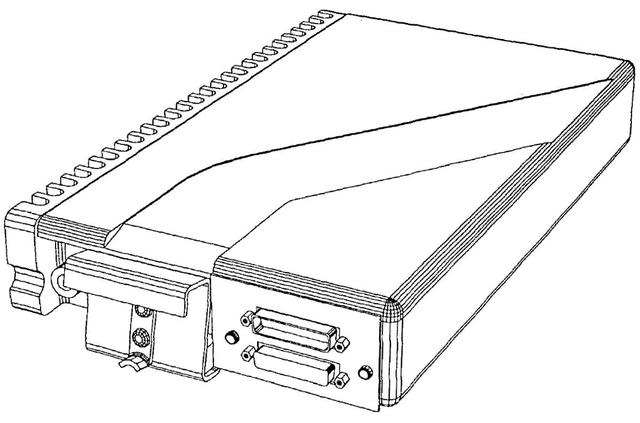

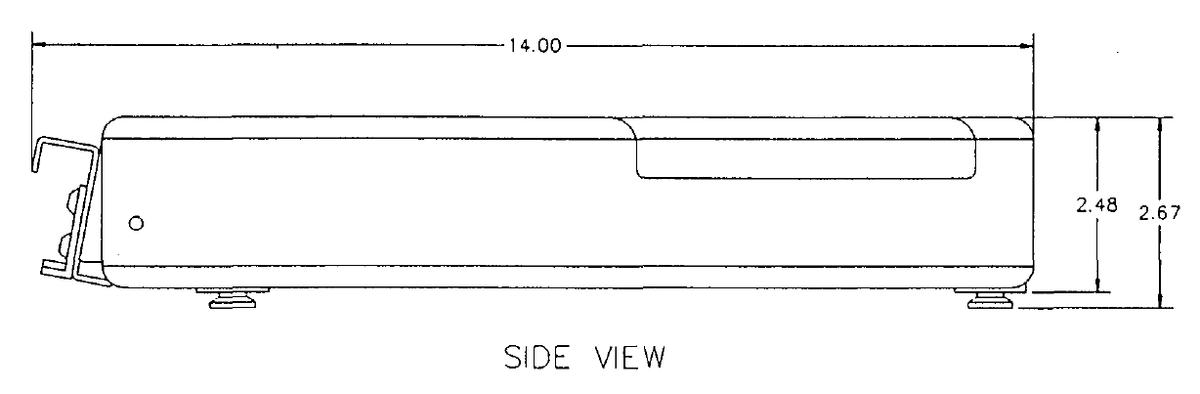

NT403-806型UHF電臺外形尺寸(H x W x D)側面觀視如圖所示：

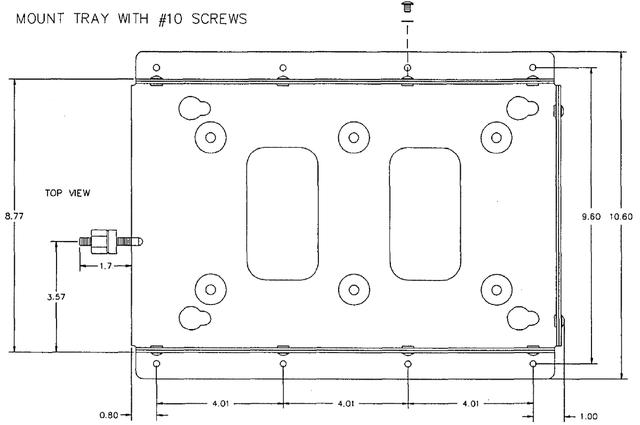

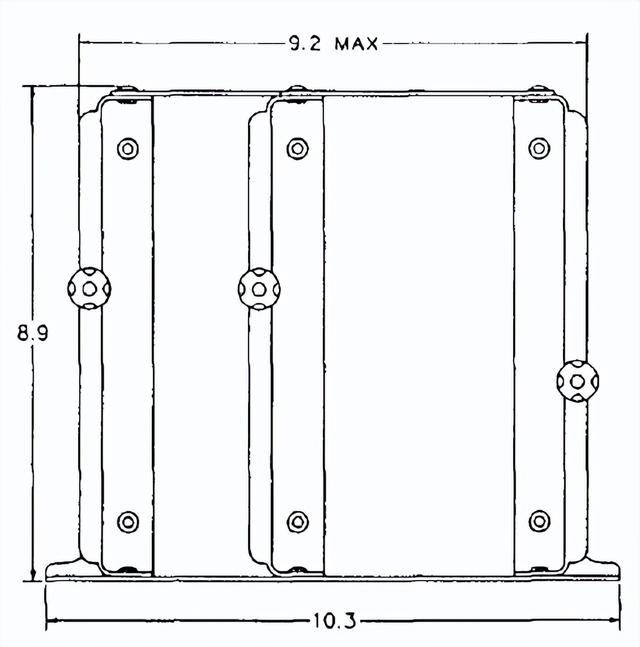

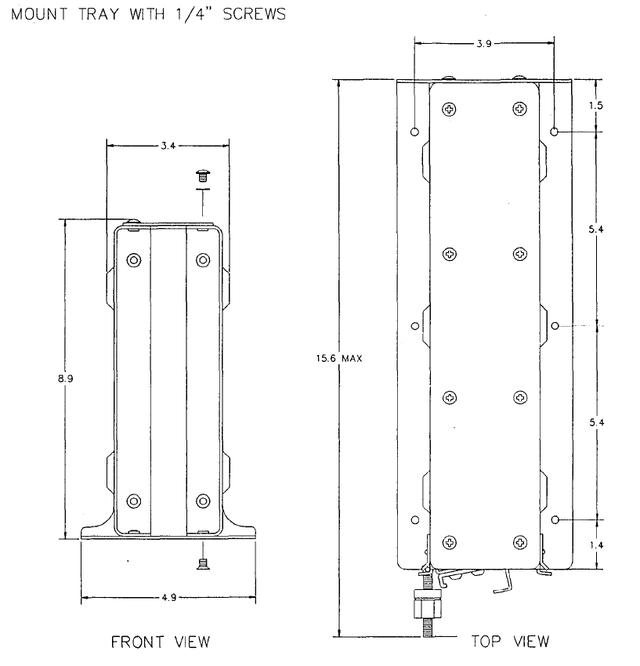

NT403-806型UHF電臺機載安裝架外形尺寸(H x W x D)俯視如圖所示-A：

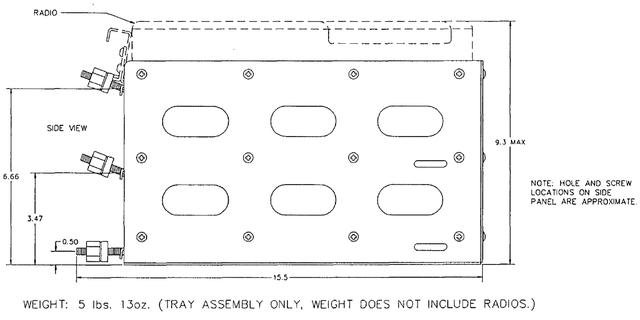

NT403-806型UHF電臺機載安裝架外形尺寸(H x W x D)側視如圖所示-A：

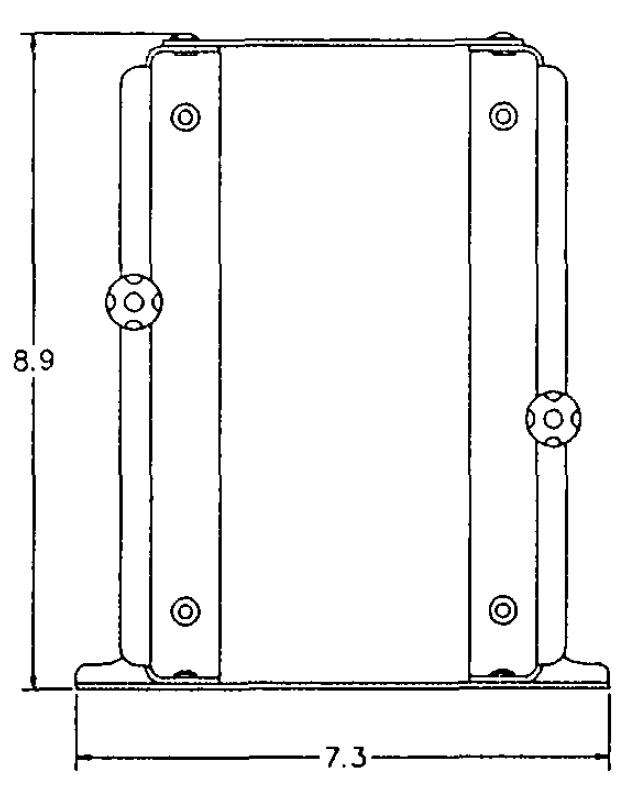

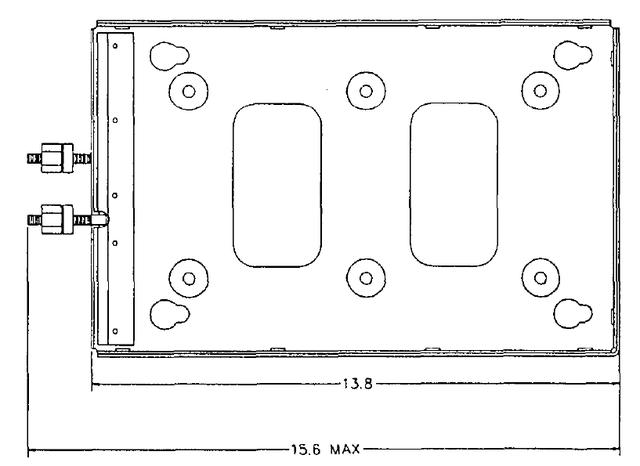

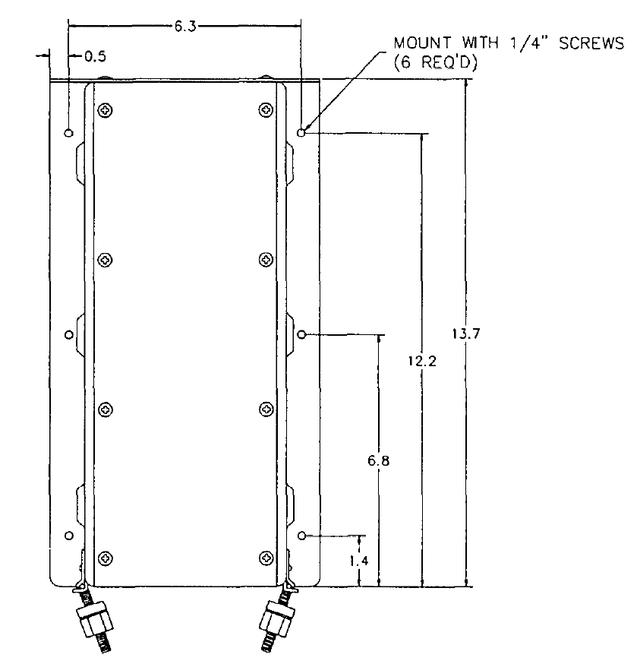

NT403-806型UHF電臺機載安裝架外形尺寸(H x W x D)俯視如圖所示-B：

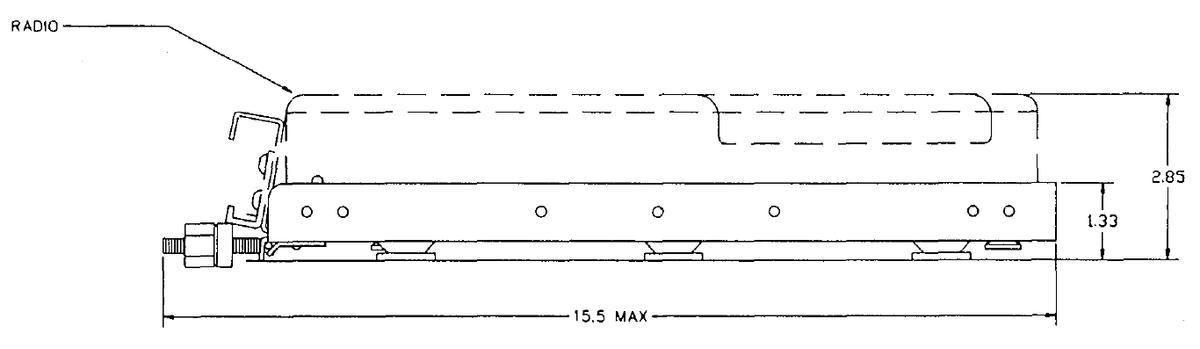

NT403-806型UHF電臺機載安裝架外形尺寸(H x W x D)側視如圖所示-B：

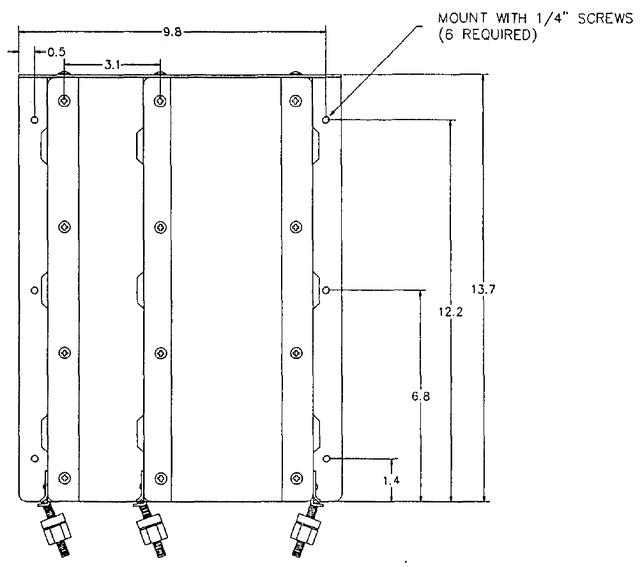

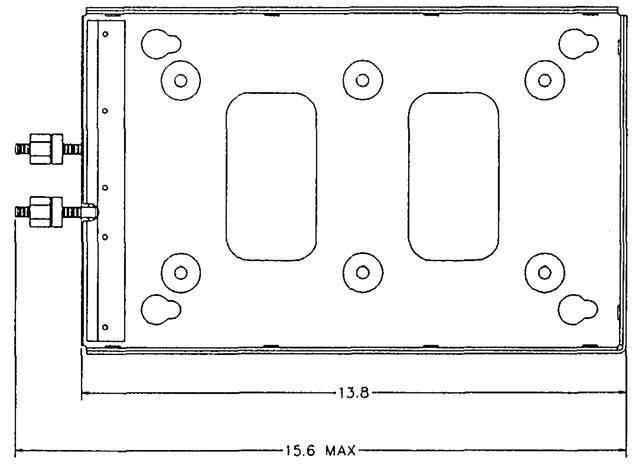

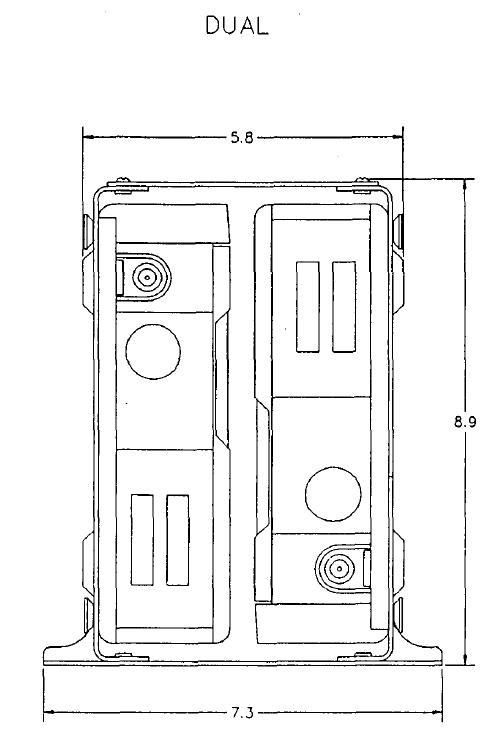

NT403-806型UHF電臺機載安裝架外形尺寸(H x W x D)俯視如圖所示-C：

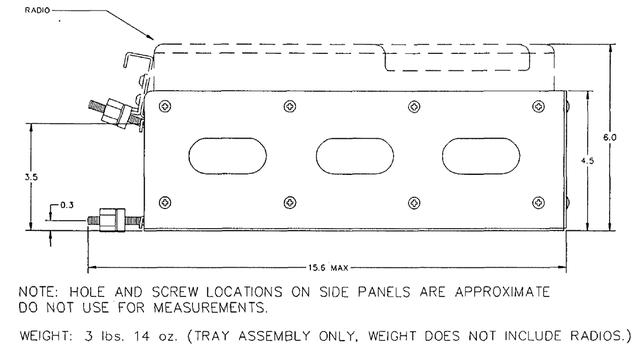

NT403-806型UHF電臺機載安裝架外形尺寸(H x W x D)側視如圖所示-C：
NT403-806型UHF電臺安裝示意圖-D：
NT403-806型UHF電臺安裝示意圖-E：
NT403-806型UHF電臺安裝示意圖-F：
NT403-806型UHF電臺安裝示意圖-G：
NT403-806型UHF電臺安裝示意圖-H：
NT403-806型UHF電臺安裝示意圖-I：
NT403-806型UHF電臺安裝示意圖-J：
NT403-806型UHF電臺安裝示意圖-K：
NT403-806型UHF電臺安裝示意圖-L：
1.4.2、發射機規格：
發射功率：-80 dB (-70 dB NT806)
調制：+4.5 kHz（最大）
失真：小于2%（1000Hz）、小于5%（300至3000Hz）
偏差對稱性：最大值為0.3 kHz
麥克風負載阻抗：600歐姆
射頻輸出阻抗：50歐姆（“N”型接頭）
1.4.3、接收器規格：
靈敏度：0.35μV(EIA標準 12dB信號-噪聲及失真比) 典型，
通常設置為0.6μV 。
選擇性：（EIA 2 信號標準，25個kHz通道）：-80dB
虛假響應：-85 dB
音頻輸出：
耳機 - 標稱600歐姆線路輸出最小100 mW（變壓器耦合輸出）
揚聲器 - 標稱4W/8ohms（橋接輸出，不得接地）。
1.5、部件名稱：
Tac/Com收發器由兩組數字來識別：
第一個定義了頻帶，第二個定義了R/T的任何可選屬性。
零件編號：NT450 - 000 W/R
NT450：定義頻帶；
- 000：定義選項；
W/R：表示重量減??；
當前可用的選項如下：
- 100:
獨立的“DF”接收器(DFl00-OO1)，這將允許“NT”系列收發器操作與“NAT's”的“TDF”系統。聯系NAT。
- EUR:
收發器的修改，以提供改進的鄰近通道抑制，以符合歐洲規范。
第2.0節安裝：
2.1 、概述：
本節中的安裝信息包括拆包和檢查程序、安裝程序、安裝后檢查和安裝圖紙。
2.2、開箱檢驗：
a)、仔細打開設備包裝，找到保修卡。目視檢查設備是否因運輸造成的損壞，并立即將所有索賠報告給相關承運人。請注意，每個單元都應具有以下內容：
保修卡、發布證書、安裝手冊。
b)、在繼續之前驗證所有項目都存在，并立即向您的供應商報告任何短缺情況。
c)、完成保修卡信息，并在安裝完成后發送給“NAT”。如果您未能完成保修卡，保修將在“NAT”發運之日激活。
2.3、安裝程序：
2.3.1、重要警告：
不要將本單元的任何線路與發射機同軸線捆綁。請勿將來自本單元的任何邏輯、音頻或直流電源線與400 HZ同步線路或交流電源線捆綁使用。不要將該單元放置在任何具有強交變磁場的設備旁邊，如逆變器或?qū)Σ僮鞯闹卮蟾蓴_。在所有安裝中，使用如圖所示的屏蔽電纜和接地。不遵循這些指導方針可能會導致重大的問題。
2.3.2、注意事項：
所有的音頻安裝都可能因不正確的接線和屏蔽而嚴重退化，并可能導致更高的串音、嗡嗡聲和接地回路干擾。在與無線電安裝進行音頻線路安裝時應考慮這一點。
2.3.3、電纜和布線：
對于屏蔽線應用，使用“乙烯-四氟乙烯共聚物M27500”或“Raychem規范44(81044）”屏蔽線與“Raychem D140”或同等焊料套（用于屏蔽終端），使最緊湊和容易終止的互連。根據您自己的需求，請自行定制第2.4節中的安裝圖示例。
從電線端部到屏蔽端部允許3英寸，使保護罩易于安裝。注意，發射機罩是一種“翻蓋”型，并在接線完成后安裝。
所有溝道接線應為22ga.，但電源和接地連接必須為20ga.或更大。確保接地連接是否清潔，且是否牢固。該系統的電源必須由一個單獨的斷路器或保險絲提供，而不能捆綁到任何其他來源，以防止意外的系統故障。建議使用A 3A慢速熔斷的保險絲或斷路器。（28 VDC電源）。
同軸電纜應為RG-58C/U或類似的百萬級全覆蓋同軸電纜。在UHF頻率下，可能需要使用雙屏蔽RG-223/U，或大直徑RG-213/U，以減少電纜損耗。特指UHF電纜頻率高于VHF甚高頻頻率，或電纜運行超過8英尺，請注意，在UHF超高頻頻率下，即使運行時間很短的電纜損耗也可能會使“ERP”降到規格的50%以下。
為了防止類似系統之間的射頻干擾，建議VHF COMM和VHF FM同軸電纜運行被廣泛分離，或使用三軸電纜，外屏蔽僅在一端（收發端）連接到機身上。在通信密集型應用中，壞的電纜路由和屏蔽可能會發生徹底影響整個系統性能。癥狀將是虛假的壓制開放，RFI和混亂的接收信號。
UHF射頻電纜必須整齊地端接（焊料或壓接），并進行短路（不連接到收音機時進行測試！!)在系統檢查之前。避免UHF同軸電纜發生急彎小于3°半徑)，以防止嚴重的反射，特別是在UHF超高頻頻率。
