水質監測站房建設方案
概況
1．項目名稱：
2．建設單位：
3．工程地點：
4．工程規模：
5．建筑物層數：
6．設計階段：初步設計
組織站房建設設計人員進行現場考察，詳細了解水站擬建地的地理資料、周圍環境、基礎設施、采水情況等最新資料，并進行細致勘察，結合當?shù)氐臍v史氣象數據，優化現場工程實施設計方案和實施方案，形成如下具體實施技術方案。
擬定的總體實施方案，根據每一個站現場的地理位置、交通條件、供電、供水、通訊等具體條件逐一設計實施。
建設依據
1．招標方關于該項目的采購文件；
2．中華人民共和國國家有關標準、規定、規范；
3．項目建設地方性法規及文件；
設計特點
1. 因地制宜，與自然環境相融合。水質站房建設的地理位置優越、自然風光優美，岸邊灘地錯落，擁有“水島相映、綠樹成蔭、蘆葦叢生、自然優雅”的怡人濕地景觀。站房設計充分考慮河流濕地地理環境，建筑風格和外部裝修符合自然環境，與景區協調一致，采用移動別墅設計理念，使其具有輕型、可移動、工廠化生產、原生態、施工期短，四季皆可、環保節能、保溫隔音的特點，并通過建筑物結構和高度差達到良好的建筑效果。
2. 統籌安排，滿足使用功能要求。本著對社會、對采購單位負責的態度，在設計中貫徹執行國家的有關政策、法規，嚴格按照民用建筑的有關規范、規定進行設計，確保站房穩定性和耐久性，避免或減少地質災害對建筑物的影響，最大程度的保證滿足水質監測的使用功能的要求。
3. 科學合理，兼顧社會效益與經濟效益。采用成熟可靠，便于施工的方案，整體施工進度協調同步，形成經濟效益和社會效益，減少成本，保證工期。
站房建設位置與現場條件
根據現場勘查情況，并結合項目建設地的實際人文地理條件，站房位置確定原則如下：
- 監測斷面選擇具有代表性，能夠全面反應被監測區域的水質狀況。
- 取水口有穩定的水深和寬度，保證點位水質水位數據的長期連續，為連續監測提供可靠保證。
- 站房地址保持與道路暢通的合理距離，供電方便，交通便利，便于維護。
- 站房建設位置是否合理，關系水質在線監測站建設目標實現與連續穩定運行有著十分密切的關系?？偨Y公司同類項目建設經驗，針對水功能區建設項目，我們將綜合考慮取水斷面代表性、取水口水深及交通、供電、供水等多方面因素來確定站房位置。同時確定2個建設地址作為備選。
站房建設規模、項目組成
自動監測站按統一規格建設，站房建設一層，建筑耐火等級為二級，抗震設防烈度為六度。單個自動站規格為：4000mm*3000mm*2700，室內面積12m2、站房建在混凝土平臺上，尺寸為5000mm*4000mm*15mm，用地面積20 m2，站房室內高度不小于2.7m，站房內由儀器區、消防區和實驗區等組成。
站房的平面圖見下圖：

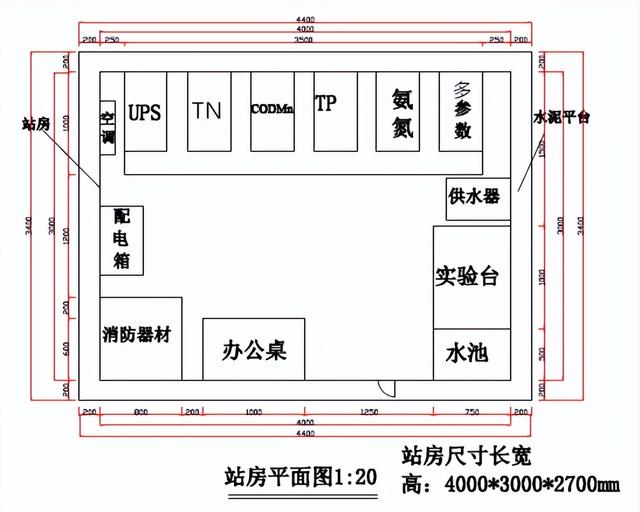

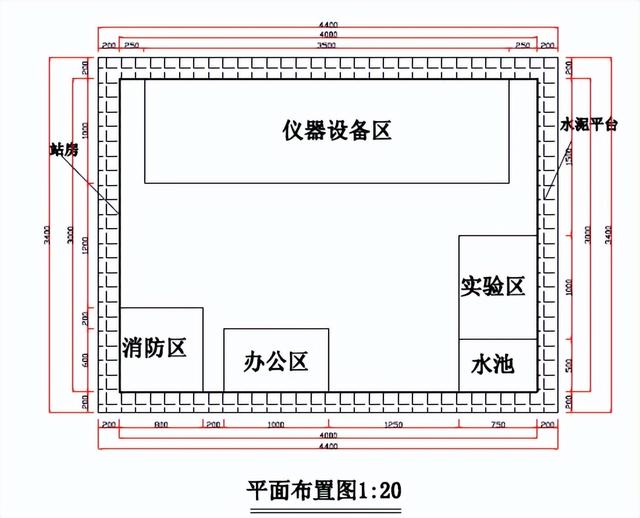

圖5.1 站房平面布置圖
水質自動監測站一層站房平面圖見5.2所示：
圖5.2 站房平面圖

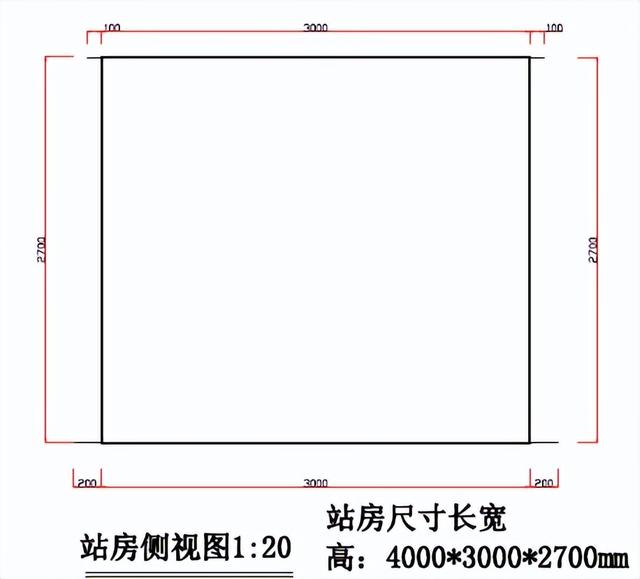

站房正視圖、側視圖、后視圖如下5.3、5.4、5.5所示：

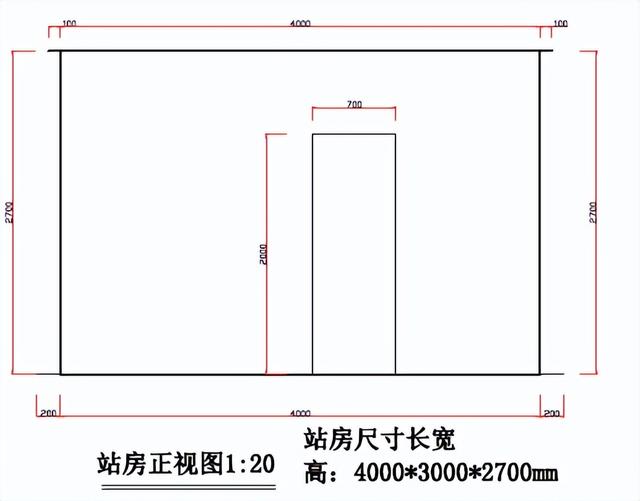

圖5.3站房正視圖
圖5.4站房側視圖

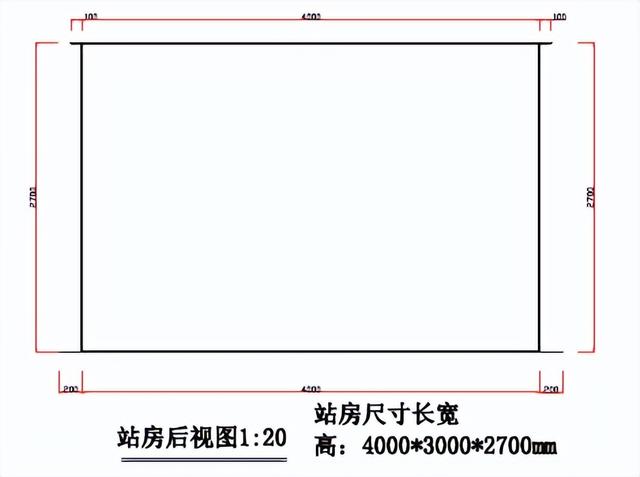

圖5.5站房后視圖
站房建設具體內容
站房基礎工程建設
- 基礎高度
站房基礎標高，考慮五十年一遇的洪水水位，以原基礎底面為參照，基礎標高應高于洪水水位水位。
- 站房基礎結構
基礎結構采用混凝土+水泥鋪設的方式。
站房主體工程、裝修工程
固定式水質自動監測站站房主體、裝修建設如下表5.1

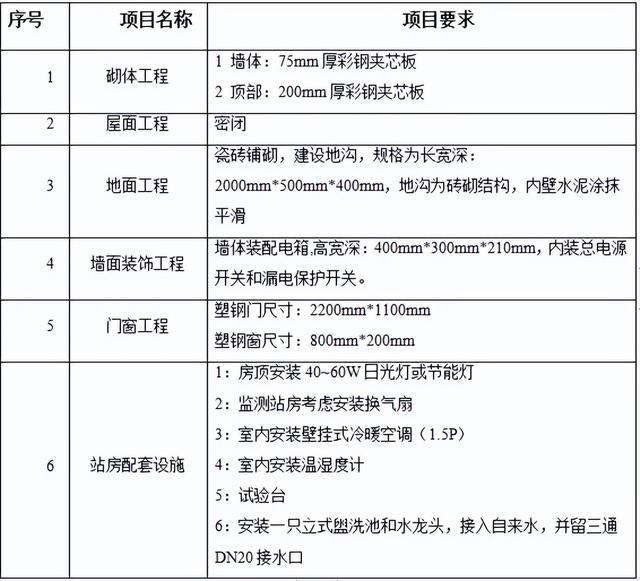

表5.1固定式水質自動監測站站房土建及裝飾
輔助系統
供電系統
水質自動監測站采用主備供電系統。
穩壓電源需具備三相穩壓，功率不小于9KVA。
主供電源為220VAC交流電，備用電源為在線式不間斷電源（UPS），當交流電停電時，可以保證系統全套設備的供電正常運行。系統具備過電壓、過電流告警斷路保護和斷電自動保護和恢復功能。
選用美國山特C6KRS型機架式UPS不間斷電源，提供6KVA的供電容量。電池組采用20節沈陽松下的100AH蓄電池，與機架式UPS主機集成在標準機柜中，構成UPS電源單元，提供8～12小時后備供電能力。
UPS電源單元柜結構圖
山特C6KRS采用雙轉換是有效解決所有電源問題的最佳架構設計。該架構能夠有效阻隔異常電源對負載的沖擊，同時還能保證輸出電源的穩定、可靠，讓負載安全的運行。采用數字化控制技術，實現并聯擴容和并聯冗余的功能，可提供電源規劃的彈性和更安全的保障。
UPS技術指標及特點：
- 高可靠性的并聯技術，規劃電源更有彈性
- 小型化的設計，節省空間
- 直流啟動功能，在沒有市電供應的情況下，也能使用UPS
- 定時開關機功能，可遠程控制功能，實現無人管理
- 強大的充電功能，智慧型的充電方式使電池壽命得以延長，節省開支
- UPS備用關機后可自動重啟
- 可在線維修，將UPS轉到維修模式，就可在持續供應負載電力的狀況下進行在線維修
- 支持Microsoft Windows95/98/Me/NT/2000/XP/Linus操作系統。適用于TCP/IP局域網，支持TCP/IP網絡監控UPS；提供分層目錄結構管理網絡UPS；異常事件發生時可通過廣播、電子郵件及手機短信通知用戶；自動偵測UPS型號及通訊口
- 提供了RS-232、智能插槽Intelligent Slot等監控通訊接口，可實現集中監控及遠程監控等功能。
- 功率：不小于5KVA
- 輸入電壓：220±25% 輸出電壓：220±1.5%
- 額定輸出電壓：220Vac
- 負載效應：輸入在電壓允許范圍內，從空載到滿載輸出電壓變化±2%
- 輸出波形：正弦波形。
- 過載能力：輸入電壓為220V時，允許短時間工作于額定輸出功率的150%
- 短路特性：當輸入短路時，輸入電流小于等于額定電流的1.5倍，當短路解除后，自動恢復正常輸出。
- 絕緣等級：B級，極限工作溫度為130℃
- 可靠性：MTBF≥3000小時
- 工作環境溫度：0℃--40℃
- 工作環境濕度：（40-90）% RH
- 斷電情況下可保持控制系統4小時供電
防雷系統
防雷系統技術特點
- 電力線雷電入侵防護：站房電源系統的防護重點是總配電系統，在電源入戶處安裝地線系統，接地電阻小于1Ω，同時安裝防雷配電柜，采用雷擊電源保護器，并設電源線屏蔽槽。
- 通信線路雷電入侵防護：電話線通訊系統采用電話線防雷保護器，并同時設電話線屏蔽槽。電源線和電話線屏蔽槽分設，并與匯流接地排連接。
- 站房避雷：采用避雷措施對站房進行保護，防止一切直擊雷和感應雷。防雷裝置的避雷針或避雷帶、引下線及桿塔等金屬材料，先經調直后安裝的、引下線支持卡子的間距均勻，引下線轉彎處彎曲半徑不小于10D。避雷引下線與建筑物的其他金屬部分不能滿足S≥0.3R+0.1hx時，做好相互連接。避雷引下線在地面以上1.7米長的一段，用角鋼或硬塑料管保護。采用2支及以上引下線時，在距地1.8米處做斷接卡子，供測量接地電阻使用。接地電阻≤1歐姆?；A的四周均埋設在土壤中0.8米以下，并且基礎內的鋼筋具有貫通性連接（綁扎或焊接）同時自然形成閉合環路。
- 接地體的埋設深度在地面以下并大于0.8米；垂直接地體的長度不小于2.5米，間距約為5米。
- 接地系統：水質自動監測站依照電工規范中的要求制作“保護地線”，系統共設三種地線：電氣接地、儀表接地、避雷網接地；各種接地在不共用、不連接時，其彼此之間的間距不小于20m，接地電阻不大于4Ω；各種接地共用同一接地裝置時，該接地裝置接地電阻不大于1Ω；在機房墻壁的下部使用30×3mm銅帶安裝接地匯流排，設備在最短距離內與接地匯流排實現均壓等電位連接，獨立避雷針接地電阻不大于10Ω。
- 防雷設備的正確選擇和應用，將直接關系到整個系統防雷的質量。如果選擇不當，不但難于起到防雷的作用，甚至還會對設備造成不必要的影響，因此，防雷設備的選型和應用將是至關重要。
- 考慮到電源負荷電流容量較大，為了安全起見及使用和維護方便，電源系統的多級防雷，原則上均選用并聯型電源避雷器。
- 電源避雷器的保護模式有共模和差模兩方式。共模保護指相線-地線（L-PE）、零線-地線（N-PE）間的保護；差模保護指相線-零線（L-N）、相線-相線（L-L）間的保護。對于低壓側各級保護，除選擇共模的保護方式外，還應盡量選擇包括差模在內的保護。
- 殘壓特性是電源避雷器的最重要特性，殘壓越低，保護效果就越好。但考慮到我國電網電壓普遍不穩定、波動范圍大的實際情況，在盡量選擇殘壓較低的電源避雷器的同時；還必須考慮避雷器有足夠高的最大連續工作電壓。如果最大連續工作電壓偏低，則易造成避雷器自毀。
- 每一級的交流電源之間連接導線超過25m以上，做該級相應的保護。
- 電源低壓側保護用的電源避雷器，選擇有失效警告指示，并能提供遙測端口功能的電源避雷器，以方便監控、管理和日后維護。
- 電源避雷器具有阻燃功能，在失效、或自毀時不能起火；具有失效分離裝置，在失效時，能自動與電源系統斷開，而不影響通信電源系統的正常供電。
- 電源避雷器的連接端子，能適應25mm2的導線連接。安裝避避雷器時的引線應采用截面積不小于10mm2的多股銅導線，使用25mm2的多股銅導線，并盡可能短（引線長度不宜超過1.0m）。當引線長度超過1.0m時，應加大引線的截面積。引線應緊湊并排或綁扎布放。
- 電源避雷器的接地：接地線使用不小于10～35mm2的多股銅導線，并盡可能就近與交流保護地匯流排、或總匯流排、接地網直接可靠連接。
- 根據防雷區的劃分和實際情況合理地設計各級電源防雷體系，并選擇適當?shù)姆览灼鳌?/li>
防雷器
- B+C級電源防雷
在電力電線進入監測站房總配電箱前，選擇普天中普DXH06-220BCJ/120型B+C級單相電源防雷箱，并聯接入供電系統中。

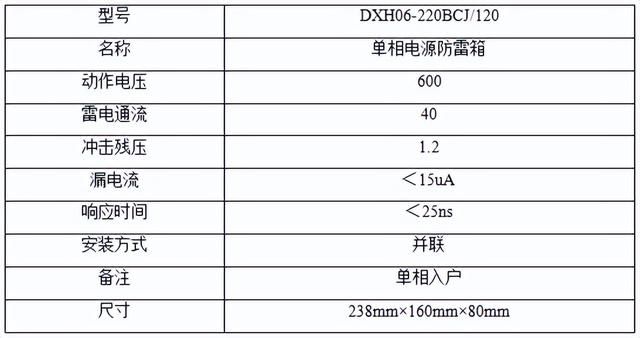

防雷箱技術參數表
- D級設備電源防雷
在LCU控制柜和分析儀器柜的每臺設備前，接入美國APC的P4E型D級電源凈化和浪涌保護插座。

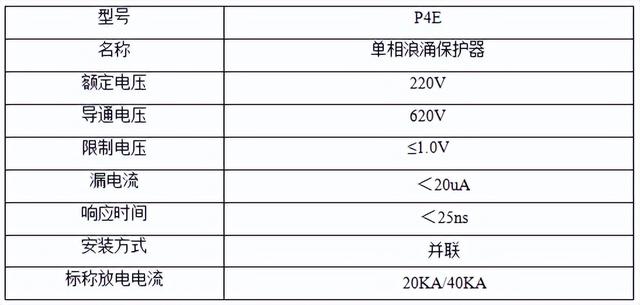

主要技術參數
視頻監控系統
各站視頻監控點布設
視頻監控系統是水質站安防保障的重要設施，對于每個水質站的重要安全部位，均需要配置視頻點，實現設備的運行監控、周界安防監控、遠程的視頻監控和報警聯動功能。
本項目各站視頻點的布設及設備選型方案如下：
表6.1：單水質站視頻監控設備配置和選型表
系統組成結構
各站視頻點由高清紅外槍機、硬盤錄像機、交換機等設備組成。中心站如果無前期建設的視頻監控平臺，可以配置網絡硬盤錄像機集中錄像。
系統功能
（1）多畫面及全屏顯示
可以同時監控多個地點，可以選擇4分屏，9分屏，16分屏，25分屏顯示。其中任意一個畫面可以做到全屏顯示。

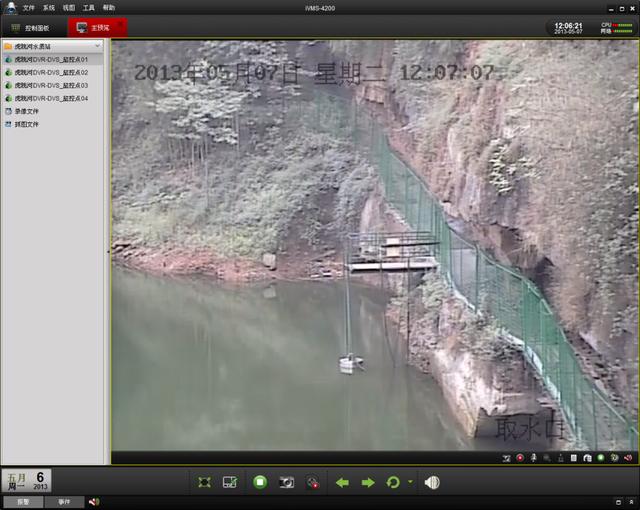

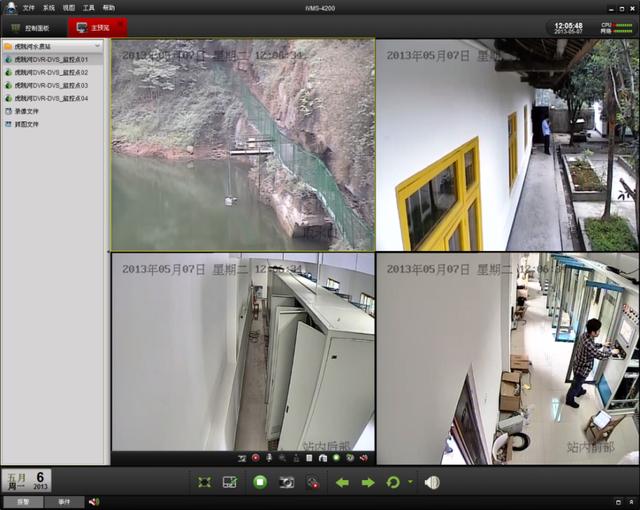

圖 6.1：視頻監控客戶端畫面分割界面案例
（2）視頻錄像及回放
- 預約錄像
系統管理員可設定多個時間段對多個監控前端的圖像進行錄制，圖像數據保存在圖像監控系統服務器的硬盤上。定時方式可選擇單次錄像和每天定時錄像，各個時段可以單獨設置。錄像速度可以調節。
- 報警自動錄像
若某一報警探測器布防時選擇錄像功能，則當該報警探測器有報警發生時，自動進行錄像，錄像時間用戶可以事先設定，錄像速度也可以調節。報警自動錄像文件保存在圖像監控系統服務器的硬盤上。
- 手動錄像
監控終端用戶可根據需要隨時選擇系統各個監控前端進行錄像控制，圖像數據保存在客戶端本地的硬盤上。
- 錄像回放
用戶可以按時間、攝像機號、報警事件等條件智能化快速檢索回放記錄的錄像資料，可以用軟件內置的播放器進行播放。圖像播放速度可手動調節。
圖 6.2：視頻監控客戶端錄像回放界面案例
水站監控攝像機
海康威視DS-2CD2T25T-H5高清紅外槍機特點
- 含電源、安裝支架、安裝抱箍，日夜ICR,陣列燈紅外50米，DC12V，實際安裝位置以甲方要求而定。
- 采用 ≧200萬 CMOS圖像傳感器；鏡頭可選；支持H.265或H.264 High profile、H.264 Main profile、H.264 Baseline、MJPEG多種編碼格式，可三碼流同時輸出，靈活運用各種場景。
- 支持可伸縮視頻編碼（SVC）技術，可根據網絡環境，自適應傳輸碼率；支持走廊模式，應用更靈活，支持寬動態，3D降噪、強光抑制、背光補償，適用不同監控環境、支持DC12V±25%寬壓供電，抗電源波動能力強。
- 支持網絡斷開、IP沖突、移動檢測、視頻遮擋、跨越警戒線報警、區域入侵、場景變更、物品遺留/消失、人臉偵測、徘徊檢測、人員聚集、快速移動。
- 最大紅外距離50米；寬動態 120dB；信噪比＞56dB。
硬盤錄像機
硬盤錄像機技術特點
- 網絡視頻輸入 64路；錄像分辨率12MP/8MP/6MP/5MP/3MP/1080p/
UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF；類型 16個SATA接口；每個接口均支持500GB/1TB/2TB/3TB/4TB/5TB/6TB 等容量硬盤，機架式安裝；含19寸顯示器。
- 支持接入ONVIF協議、RTSP協議、GB28181協議的設備，可一鍵激活并添加局域網內IPC。
- 支持智能檢索回放功能：進行智能檢索回放時，可自動跳過未觸發設定規則（線、四邊形、矩形、全屏）的錄像，只播放觸發規則的錄像?？蓪σ曨l畫面疊加8行字符，每行可輸入22個漢字 。
- 可接入總帶寬不小于128Mbps的8路H.265編碼、1080p格式的視頻圖像。支持4屏顯示輸出視頻圖像，2路HDMI或2路VGA接口直接可異源輸出視頻圖像，并可分別進行預覽、回放、配置等操作；支持9/8/6/4/1分屏預覽。
- 支持1200W高清網絡視頻的解碼顯示。可同時正放或倒放8路H.265編碼、1080p格式的視頻圖像 。支持觸控式面板，通過面板按鍵可進行預覽、回放、參數配置等操作。
- 支持接入帶有人臉偵測報警功能的IPC，觸發報警時可聯動錄像、抓拍并保存圖片、彈出報警畫面、聲音警告、上傳中心、發送郵件、觸發報警輸出，可按通道、時間、車牌號碼檢索圖片支持走廊模式預覽，可對畫面順時針旋轉270度或中心、上下、左右翻轉預覽。
交換機
交換機技術特點
- 9口百兆非網管POE交換機，8個百兆POE電口，1個百兆電口，非網管，桌面式。
- 交換容量1.8Gbps,包轉發率1.33Mpps,235mm(長)*27mm（高）*103mm（深），
- 工作溫度：0℃～40℃，支持220v交流，滿負荷功耗127瓦，
- 支持AF,AT雙標準POE，POE功率120瓦；1-2號端口支持視頻紅口保障技術
其他輔助設施
輔助設施技術特點
- 站房內安裝冷暖式工業空調機，空調安置在儀器柜的一旁，不使空調正對著儀器吹送。所安裝空調具有來電自啟動功能，即當發生停電并恢復供電后，空調能夠自動啟動工作，并按停電前所設置的溫度等工作狀態運轉，使站房溫度能控制在25℃±5℃。相對濕度控制在80%以下，空調的室外機進行防盜、防雨處理。
- 站房裝有報警式防盜門，窗戶安裝防盜網，并配備防盜、防火裝置。
- 站房安裝有排氣風扇,排風扇帶防塵百葉窗，配備辦公桌椅一套，配備安裝溫、濕度傳感器一套。站房窗玻璃上根據需要打孔，用于安裝排氣風扇；根據需要分別開電源引進孔、空調孔；按要求打圓孔，用于給水管道的輸入口。
- 上水：監測儀器站房內引入自來水上下水管，水壓≥1.0MPa，水壓不足加管道加壓泵，不具備自來水可使用井水或者用抽上來的水進行深度凈化，在距離地面2.3m的地方建水箱和液位控制設備，水箱容積為2m3左右。
- 設置排水系統，儀器排水和生活廢水管道分開，儀器排水收集外運處理。
空調機

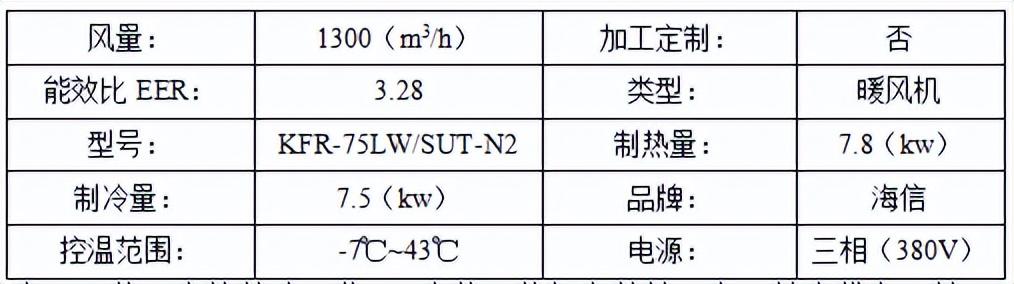

選用海信KFR-75LW/SUT-N2工業空調
- 技術參數
產品吸收國內外移動、聯通、電信通信機房基站用空調技術優點而精心研制的系列產品。廣泛應用于移動、聯通、電信通信基站，電視臺，氣象臺，石油化工，電子工業，儀器儀表，精密機械，家禽畜牧等無人值守的場所。
- 產品優勢
優勢1：循環風量大。較家用空調等其他民用產品實際制冷制熱效果好。
優勢2：來電恢復功能。當出現突然斷電后再次來電時，空調器可以恢復原先的設置參數自動運行，而不需要人為再去開關機。
優勢3：遠程監控?？照{機標準配置RS485監控接口，提供遠端控制和通信需求，能控制空調開關機、空調運行模式、空調設定溫度、空調風速．同時可以反饋空調當前開關狀態、室內溫度、空調保護狀態以及空調當前故障信息。
優勢4：風扇電機二級保護。風扇電機采用二級保護設計，一旦風扇電機發生堵轉故障，根據具體要求自動啟動可恢復的一級保護與不可恢復的二級保護裝置，自動斷開電源，空調進入保護狀態，避免電氣火災發生。
優勢5：系統保護?？照{機具有壓縮機排氣保護，當制冷系統排氣溫度異常過高時，空調應能自動停機保護；空調制冷系統有低壓壓力保護，當制冷系統內冷媒壓力異常過低時，空調能自動停機保護。
優勢6：雙機備份功能?？照{機具備雙機備份接口功能．通過控制器可設置雙機互為備份、互相切換、輪流啟動的功能；雙機切換：空調機可以通過控制器設置兩臺空調輪流工作時間。如8小時，使兩臺空調各自開停8小時循環工作，以延長空調器使用壽命。故障自動切換：如果運行中的一臺空調器出現嚴重故障停機或維護停機，控制器會自動開啟另一臺空調繼續工作，避免因空調器故障或維護導致溫度矢控。
優勢7：延時啟動功能?？照{機具備3分鐘延時啟動功能，且壓縮機與風機進行錯時啟動，避免啟動電流過大。
- 服務優勢
優勢1：全國覆蓋的售后服務體系。在全國范圍內各地市擁有專業且反應迅速的售后簽約服務網點，能有效支持售后服務，免除后期維護之憂。
優勢2：24小時響應機制。公司在各省份主要城市擁有辦公人員且24小時待命以處理市場問題。
純水制備
滿足實驗室和儀器用水需要，水質級別達到試驗室用水要求，自動補充儀器清洗用水。出水量：8－12L/h；電阻率：大于10兆歐。基本配置：過濾器－反滲透膜－兩級核級混床柱－電阻率儀－終端超濾－高低壓控制器－專用純水泵。
系統專用工具

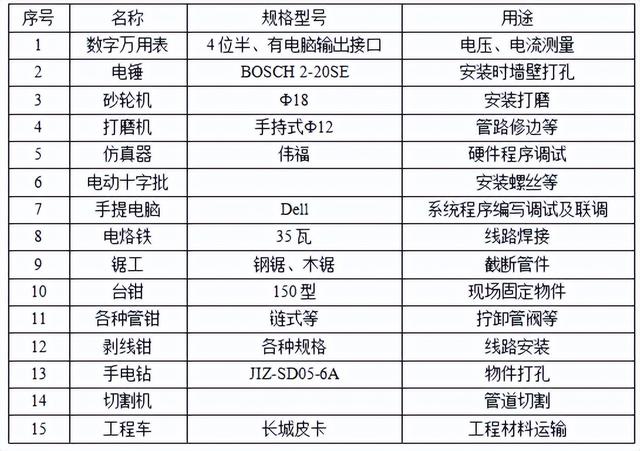

本項目擬投入專用維修工具清單如下（不限于此）：
