蒲廣寧梁俊偉郭昆韓麗娟

正平路橋建設股份有限公司

摘 要：波紋鋼板加筋擋土墻是一種可實現快速化施工的擋土墻構造形式，具有面板強度高、剛度大，施工速度快，環境擾動小的特點。本文通過采用ABAQUS軟件建立有限元模型，在填土、頂部80kPa及120kPa荷載作用下，研究波紋鋼板與填土耦合作用對波紋鋼板力學和變形特性，并分析了不同深度波紋鋼板、土體的水平變形及擋土墻構造物的穩定性。研究表明：波紋擋鋼土墻在填土作用下呈倒“S”形，上部呈向外變形，下部呈向內變形擠壓土；上部載荷作用下，擋土墻的中間部分會產生凸起，隨著載荷的增加，凸起隨著向外傾斜的趨勢而增加。

關鍵詞：波紋鋼板擋土墻;有限元;變形;應力;

作者簡介：蒲廣寧(1974-),男，正高級工程師，主要研究方向：道路與橋梁。;

基金：青海省應用基礎研究計劃(2018-ZJ-742);

引言

重力式擋墻施工量大、基礎承載力要求高；格梁式預應力錨索(錨桿)擋土墻自重小、適應性好、施工復雜、周期長、造價高[1];加筋土擋土墻施工便捷、經濟、環保，但墻身變形大，難以滿足高等級公路對變形的控制要求[2,3,4,5],且在實際施工過程中，受到交通條件限制，山區公路支擋結構的建設難以展開快速化施工，嚴重制約工期。有必要采用一種便捷高效的方法開展路基的擴寬和支護。波紋鋼板擋土墻，是一種基于公路波紋鋼板管涵中常用的波紋鋼板結構、加筋擋土墻及公路橋梁剪力釘?shù)乃枷耄倪M(jìn)的一種新的支擋形式。該擋土墻具有面板強度大、剛度大，施工速度快，環境擾動小的特點。

1 波紋鋼板加筋擋土墻構造及工藝

波紋鋼板擋土墻主要由擋土墻面板、剪力鋼筋、拉筋帶和錨拉板四部分構成，上部為波紋鋼面板，下部為同型號埋入式波紋鋼板基礎，板與板之間采用螺栓錯位搭接；面板在波谷處自上而下每700mm預留拉環筋環孔洞；基礎豎向每200mm預留剪力筋孔洞。擋土墻構造見圖1所示。

圖1 波紋鋼板擋土墻構造簡圖

2 參數及模型

設定模型尺寸為20m×10m×1.2m, 墻背填土范圍為，寬10m, 高4.2m, 基礎埋深1.5m, 幾何模型如圖2所示。

設定波紋鋼板厚度方向?yàn)?/span>X軸，以填土一側為正方向，波谷靠近填土一側；道路行駛方向?yàn)?/span>Y軸，以前進方向?yàn)檎较颍桓叨确较驗?/span>Z軸，以頂面向上為正。

假定土體通過自重作用實現壓實，鋼塑復合拉筋帶不承擔壓力和彎矩作用，拉筋帶、錨拉板和土體之間不存在相互滑動。土體為理想彈塑性材料，波紋鋼板、剪力鋼筋、鋼塑復合拉筋帶等為彈性體模型。選用研究波紋鋼板和土體分別采用Von Mises準則和摩爾—庫倫準則[6,7,8]進行分析，材料參數按表1～表3取值。

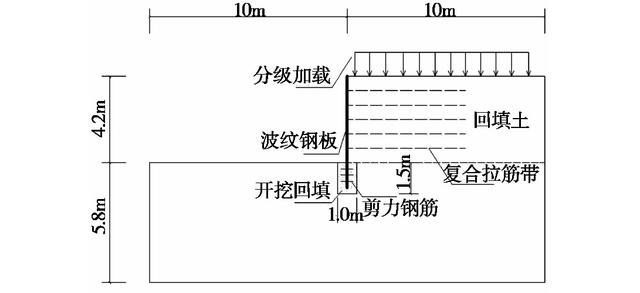

圖2 波紋鋼板擋土墻構造模型

圖3 波紋鋼板擋土墻模型

2.1 模型建立

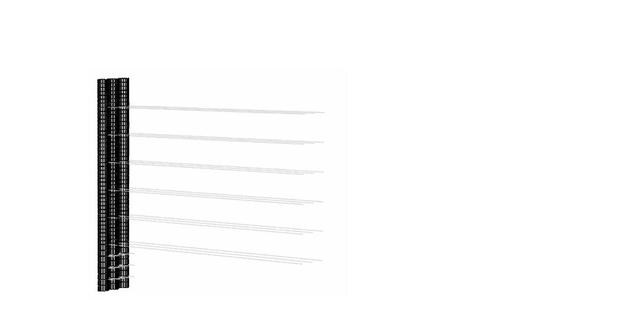

采用C3D8R單元、S4R單元、B31單元和T3D2單元分別建立土體、波紋鋼板、剪力筋和鋼塑復合拉筋帶模型。模型關系為：剪力鋼筋及擋墻基礎與土體之間采用embed約束，面板與填土體之間采用面—面接觸，筋帶與面板采用tie約束，筋帶與土體之間采用embed約束。模型底部為全約束，除頂部外，其余各邊界僅施加法向約束，模型見圖3所示。

表1 土體及波紋鋼板板材料性質

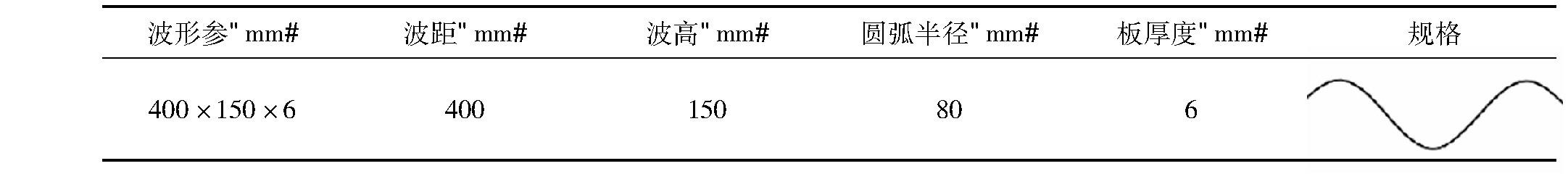

表2 波紋鋼板板規格參數

表2 波紋鋼板板規格參數

表3 鋼塑復合拉筋帶

2.2 測點布置

分別波紋鋼板的波峰和波谷沿Z軸方向設定觀測點，自波紋鋼板頂部而下，每0.6m設定一個測點；X軸正方向每米設定一個觀測點，測點布置見圖4所示。

3 結果分析

3.1 填土作用效應

圖5為波紋鋼板擋土墻及拉筋帶的變形。如圖所示，面板和拉筋帶水皮向變形最大值僅為1.53mm, 相對于面板高度變形僅為0.032%。

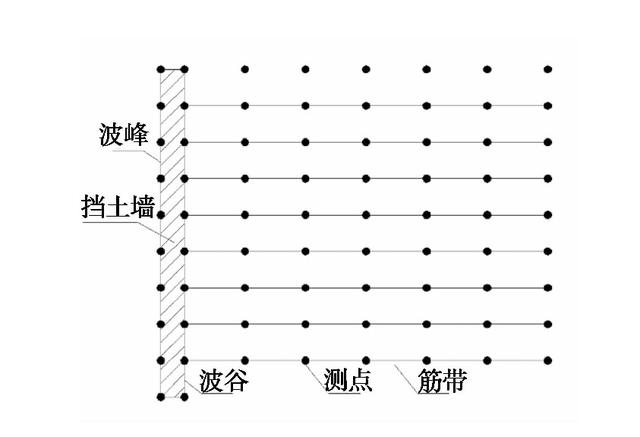

圖4 測點布置圖

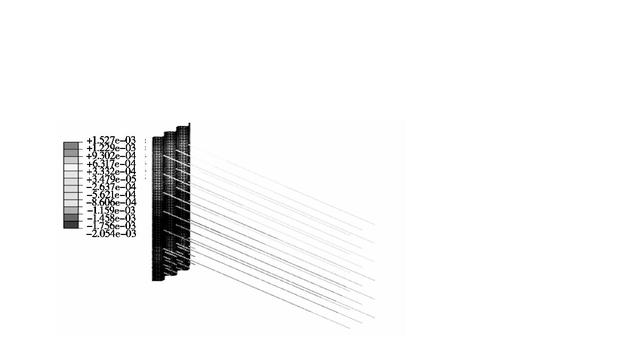

圖5 波紋鋼板及筋帶水平向變形值(單位:m)

如圖6所示，自面板頂向下，波峰和波谷應力約呈反對稱“S”型。波谷以受壓為主，先減小后增大，而后逐漸減小；波峰以受拉為主，呈現出先增大后減小，而后再增大再減小的趨勢；波峰主應力達到最大值約17MPa, 波谷主應力最大值約6.5MPa, 兩者相差約23.5MPa, 應力值均遠小于材料強度值。

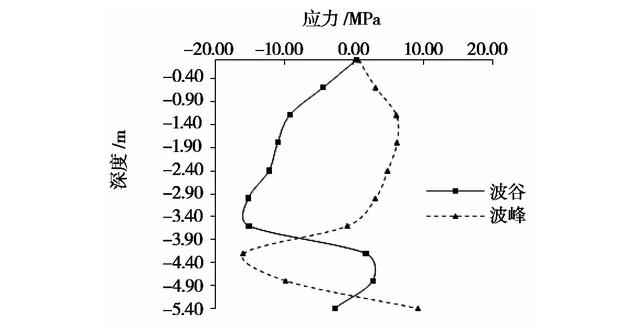

圖6 波紋鋼板隨深度應力值

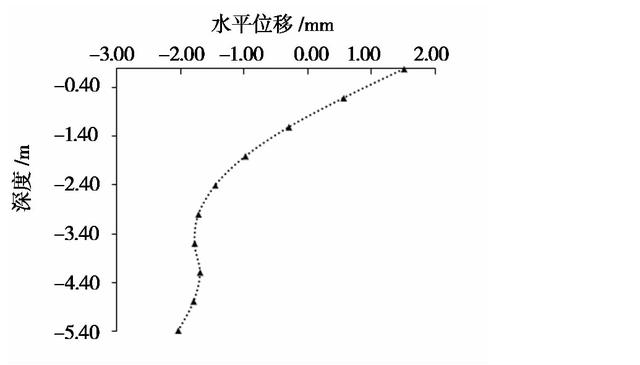

圖7 波紋鋼板隨高度水平位移

圖7為波紋鋼板在填土作用下的水平位移。填土過程中，波紋鋼板呈現出“S”型曲線。下部最大位移在Z=-5.4m處，水平位移為-2.04mm; 上部最大位移在Z=-3.6m處，最大位移值為-1.78mm; 反彎點位于擋墻處Z=-1.0m處。

圖8為X方向距離擋土墻0～6m處，土體內部深層水平位移，直觀的體現了擋土墻下部受到擠壓的作用效應，并于擋土墻趾部最為明顯。圖9為在擠土效應下，深度為1.8m、3.6m和5.4m土體的水平位移。擋土墻下部的最大位移為-2.04mm(擋土墻趾部),隨著填土高度增加，該效應逐漸減小，且距離擋墻距離越遠，該效應越弱。

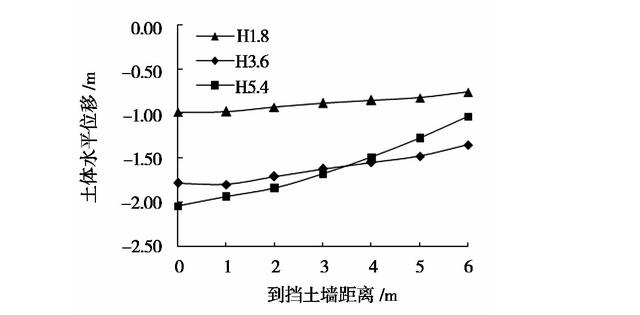

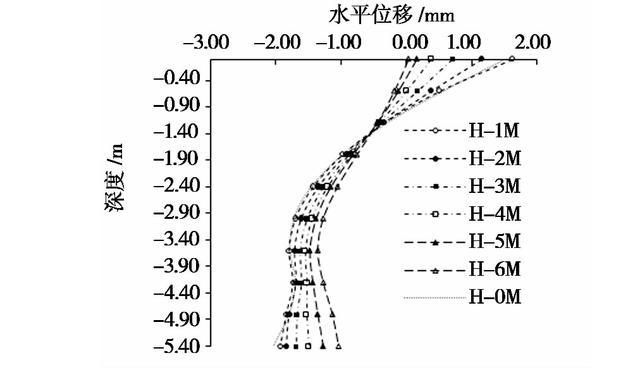

圖8 墻后土體內部位移與深度、距離關系

圖9 墻后土體內部位移

3.2 荷載作用效應

在模型頂部距離波谷1m處分別施加80kPa和120kPa的豎向均布車輛荷載作用。圖10和圖11給出荷載作用下的應力和變形。當荷載設定為120kPa時，面板—拉筋帶體系中最大應力處于拉筋帶部分，最大值為147MPa, 遠小于表中所述鋼塑復合拉筋帶破斷設計值。

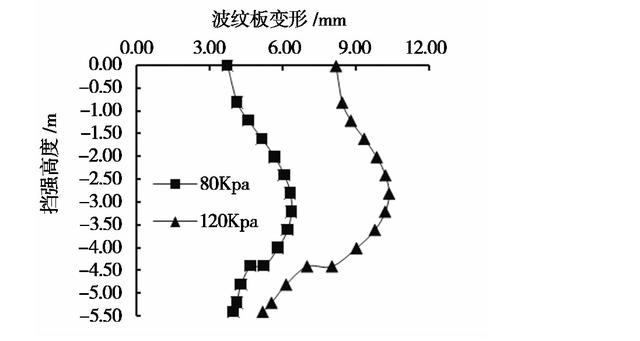

如圖11所示，80kPa豎向荷載作用下，波紋鋼板產生正向的最大位移為6.35mm, 位于距離擋土墻頂部3.2m處；擋土墻頂部和趾部位移分別為3.74mm和3.99mm。120kPa豎向荷載作用下，波紋鋼板產生正向的最大位移為10.34mm, 位于距離擋土墻頂部2.8m處；擋土墻頂部和趾部位移分別為8.18mm和5.18mm。對比兩種荷載作用下的擋土墻變形，波紋鋼板擋土墻均在中部背向土體“凸”起。隨著荷載增加，擋土墻凸起部分的位置逐漸提高，并產生背向土體的傾斜趨勢。

4 結論

(1)在填土和鋼塑復合帶的共同作用下，隨著填土高度的增加，波紋鋼板呈現出反向凸起，并對中下部填土產生一定的擠壓作用，然后外向的變形。 此時，地基抗剪鋼筋處于高應力狀態，鋼塑復合帶處于彈性變形狀態?？赏ㄟ^(guò)改變基礎形式，提高上部鋼塑復合帶的錨固效果。

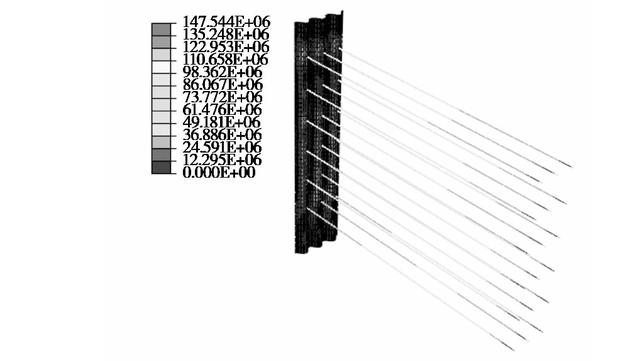

圖10 120kPa荷載波紋鋼板擋土墻受力狀態

圖11 附加荷載作用下面板水平向變形

(2)在均布載荷下，波紋鋼板的Z軸方向中部出現了背向土體的“凸起”。隨著載荷的增加，“凸出”部分的變形也增加，并且波紋鋼板板會產生遠離填充物的傾斜。因此，有必要增加中部鋼塑復合帶的抗拉強度和錨固強度。

參考文獻

[1] 王標，季新友，劉娜.懸挑結構在山區道路中的應用技術研究[J].中外公路，2017(S2):40-43.

[2] 邱文忠.土體材料參數對土工格柵加筋擋土墻的影響性分析[J].陜西水利，2015(3):159-161.

[3] 王瑞甫，楊勝波，陸瑜.加筋格賓擋土墻受力與變形的數值模擬研究[J].交通科技，2017(1):9-12.

[4] 葛允雷，張帥，楊果林，等.退臺式格賓加筋擋土墻現場測試及數值模擬分析[J].公路工程，2018,43(2):72-78.

[5] 張智超，陳育民.微型樁—加筋土擋墻應力變形特性的多因素分析[J].巖土力學，2017,38(7):1911-1918.

[6] 趙國虎，齊宏學，王志宏.公路建設鋼波紋管涵設計與施工關鍵技術分析[J].公路，2017(8):107-112.

[7] 谷任國，支兵，孫博玉.拱形擋土墻模型試驗及有限元分析[J].科學技術與工程，2016,16(14):102-106.

[8] 厲超，孟慶宇，解全一.互錨式擋土墻土壓力分布規律研究[J].公路，2015,60(7):16-20.

[9] You G,Mandalawi M A,Soliman A,et al.Finite Element Analysis of Rock Slope Stability Using Shear Strength Reduction Method[C]// International Congress and Exhbition sustainable Civil Infrastructures:Innovative Infrastructure Geotechnology.Springer,Cham,2017:227-235.

[10] 李勇，雷學文，孟慶山，等.非飽和玄武巖殘積土強度特性及其邊坡穩定性分析[J].公路交通科技，2017,34(5):50-56.

[11] JTG D30-2015.公路路基設計規范[S].北京：人民交通出版社，2015.
