第1章系統設計方案

1.1組網拓?fù)鋱D

指揮調度系統組網拓?fù)鋱D

1.2組網說明

如上圖所示，本系統基于現有IP專網建設，視頻會議采用H.323體系標準，具體設備部署情況如下：

• 主控室設備部署

在政務中心中心機房主控室配置KDV8000A MCU一臺、KDV2000錄播服務器一臺、會控系統MCS一套、TVS電視墻服務器一臺、KDM2801監控平臺一臺、G400-A會議監控互通網關一臺、及控制客戶端一臺。

在政務中心中心機房主控室部署KDV8000A MCU一臺，負責匯集主會場和各分支機構下級分會場的接入，并負責對這些碼流進行轉發、交換等處理。

在政務中心中心機房主控室配置一臺KDV2000錄播服務器，實現會議或終端圖像的錄制存儲，KDV2000是通過網絡直接接收KDV8000A MCU轉發的數字視音頻碼流，避免因二次編解碼帶來的圖像和聲音損失，錄制后的文件以ASF格式存儲在本地硬盤中，碼率、編碼格式、及分辨率與原會議均保持一致，并支持各個會場的終端可以通過網絡進行點播。

在政務中心中心機房主控室部署MCS會議控制軟件一套，負責日常的會議的召集、管理和結束等管理控制功能。

在政務中心中心機房主控室部署KDM2801H監控平臺一臺，負責接入各種前端監控圖像資源。

在政務中心中心機房主控室部署G400-A會議監控互通網關一臺，實現監控圖像與視頻會議的數字化互通。

在政務中心中心機房主控室部署控制客戶端一臺，負責完成對全體系統的控制。

• 會議室設備部署

在政務中心的會議室部署H800高清會議終端一臺、VCS可視指揮系統一套（部署位置和套數根據現場情況確定）及其相關外設設備。

在區電子政務中心會議室部署H800高清會議終端一臺，負責與中心MCU連接，配置會議攝像頭用于視頻采集，配置專用會議專用麥克風，調音臺等音頻系統外設，將音、視頻信號送到終端進行編碼后，通過網絡傳送到主控室KDV8000A MCU進行轉發、控制等處理。

在政務中心會議室部署VCS可視指揮系統一套（部署位置和套數根據現場情況確定），統一管理全部系統圖像資源，包括所有視頻會議終端節點及視頻監控節點圖像資源，其多種調度功能業務能實現應急指揮的應用，采用觸摸調度屏。

在政務中心會議室部署TVS電視墻服務器一臺，電視墻服務器負責解碼輸出模擬圖像到政務中心會議室電視墻顯示設備。

在政務中心會議室部署一套音頻系統外設，負責對會議室聲音做高保真的采集和播放。

• 分支機構會議室設備部署

本次在各分支機構會議室分別部署H800高清會議終端一臺，負責與中心MCU連接，配置會議攝像頭用于視頻采集，配置專用會議專用麥克風，調音臺等音頻系統外設，將音、視頻信號送到終端進行編碼后，通過網絡傳送到主控室KDV8000A MCU進行轉發、控制等處理。

在移動手機終端和領導桌面部署移動會議終端和桌面型視頻會議終端，方便在外人員和領導的會議接入。

第2章系統應用場景

本系統主要應用在以下場景：

2.1日常辦公會議應用

系統可以實現政務中心日常辦公和應急指揮情況下各部門之間的點對點會議、全網多點會議、分組會議等應用，可以隨時隨地進行溝通，不需要浪費時間在旅途上，為政務中心提供一個高效低碳的全新的溝通方式。

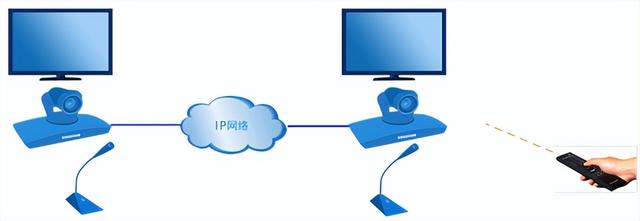

2.1.1點對點會議

點對點會議即兩個會場進行一對一的視訊會議，無需MCU支持，僅需在會場使用遙控器直接呼叫對方的號碼（或從電話本選擇呼叫）即可，無需技術人員協助。政務中心可以與某一個轄區內分支機構進行點對點的溝通，轄區內各分支機構也可進行兩兩點對點的溝通，加強溝通的效率。

對點對會議

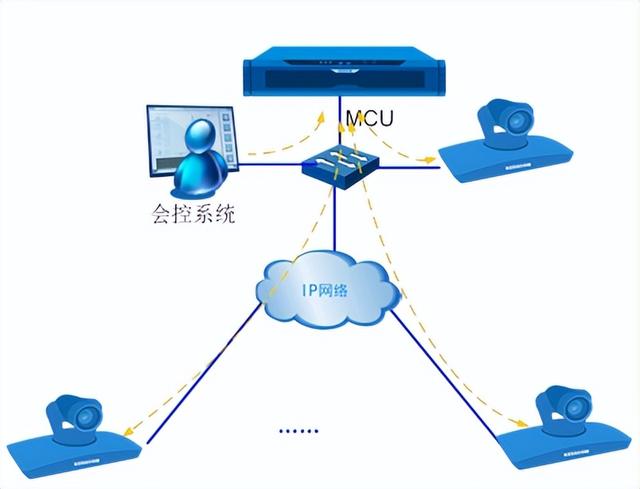

2.1.2全網多點討論會議

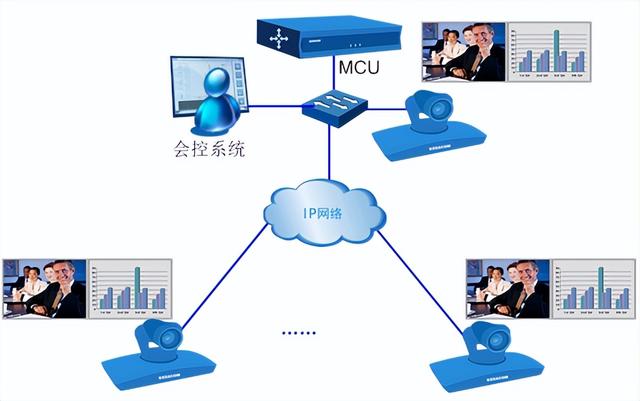

本系統可以召開主會場和所有分會場參加的全網視頻會議?？捎糜谡麄€(gè)部門的全區域會議，例如召開政務中心辦工作會議、大型行政會議、宣傳教育活動、經驗推廣和工作匯報等。支持所有與會會場加入討論組，發表對問題的看法和見解，自由發言。

全網多點討論會議

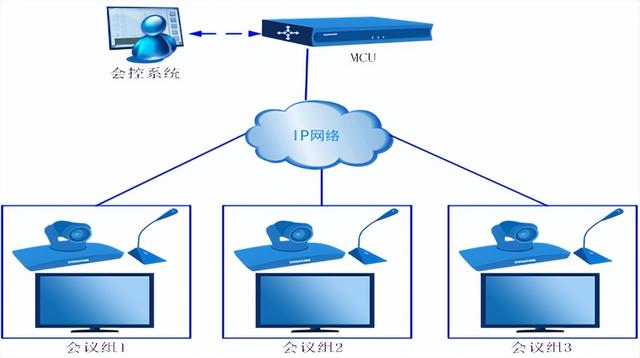

2.1.3分組會議

系統支持多組會議功能，會議組織形式可根據需要進行設置，各會議間互不干擾?？梢詽M(mǎn)足政務中心領導聽取各部門、各下屬分支機構單位領導的工作匯報，對重大事件作出最快的了解、處理，與此同時各部門、各下屬分支機構單位之間也可以召開點對點會議進行工作交流。

分組會議

2.1.4多媒體點播

本系統集成專業的錄播模塊，平時可以對會議進行錄制，也可以對教學過程進行錄制，把相關的資料保存起來。通過pc或者終端點播可以在會議結束后重新學習會議內容。同樣也可以把錄制的內容以多媒體的形式播放出來，作為一種

政務中心的宣傳材料。

多媒體點播

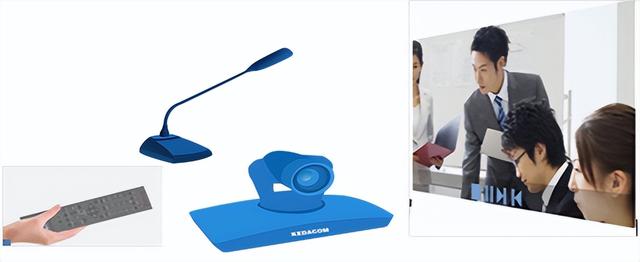

2.1.5遠程培訓/協作

通過本系統就可以幫助政務中心直接在網上實現一個遠程培訓功能，利用雙流功能和數據會議功能，同時傳輸講課人的圖像和教學課件，實現遠程培訓。通過使用遠程培訓后，應急辦之間可以節省更多的培訓費用，同時有更多的人參加培訓，大大提高了培訓的質量

本系統還能實現遠程協作功能，在工作中，經常需要通過相應的流程對所有文件或數據進行分析論證，必不可少地需要各部門相互配合協同辦公。通過視頻會議系統豐富的數據協作功能，可以共享諸如：PowerPoint、Word、Excel、FLASH等多種文件；同步瀏覽、電子白板、桌面共享等功能，使相隔萬里的各方加入輕松快捷，提高了工作效率

遠程培訓/協作

2.2應急指揮應用

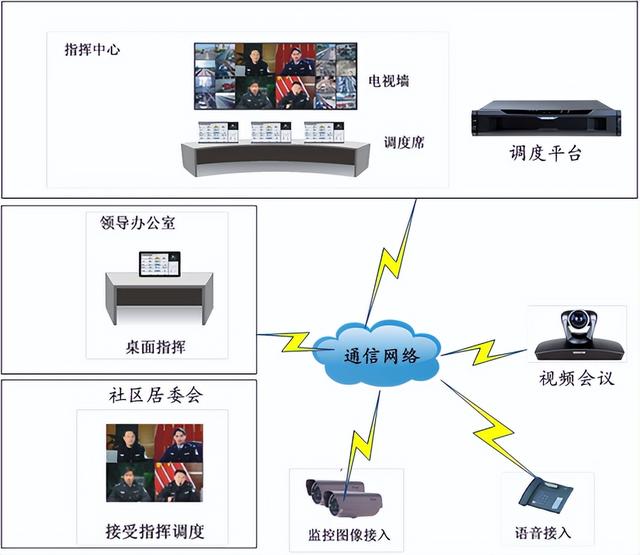

2.2.1事故應急指揮

政務中心指揮中心能通過可視指揮調度系統遠程調度功能遠程調度各個調度對象的圖像，聲音等，該功能能夠?qū)⑦h(yuǎn)程視頻監控、視頻指揮調度與視頻報警聯動有機地結合。用戶在辦公桌前就能通過VCS直接對進行各級部門之間的視頻指揮調度和應急事件協調處置。該系統可以滿足用戶對各種工作現場情況的事前預防、工作現場的事中監控、出現事故的事后處置等一系列遠程視頻監控、視頻指揮調度需求。

事故應急指揮

2.2.2事故監控預警

在政務中心的應急指揮中心設有的應急指揮系統能接入監控圖像，使應急指揮人員能隨時對重要單位、重要場所的情況進行監控，最大限度的避免突發公共衛生事件的發生。

事故監控預警

2.2.3多部門協同處置突發事件

當發生突發事件時，往往需要多個部門針對突發現場的圖像進行決策，通過本套應急指揮調度系統，可以把事發現場的圖像調到會議中來，方便各個單位根據現場情況作出最快最準的決策。

2.2.4應急演習

突發公共事件猝不及防，隨時做好準備工作才是保障社區和諧的關鍵，系統可以設置多種預案類別，每個類別下還可以設置子類別，在平時可以應用于各種應急演練，提升政務中心在實戰情況下的應急能力，完善應急指揮體系中的不足之處，加強各部門之間的協調能力，進一步提高預防與處置突發公共事件的能力。

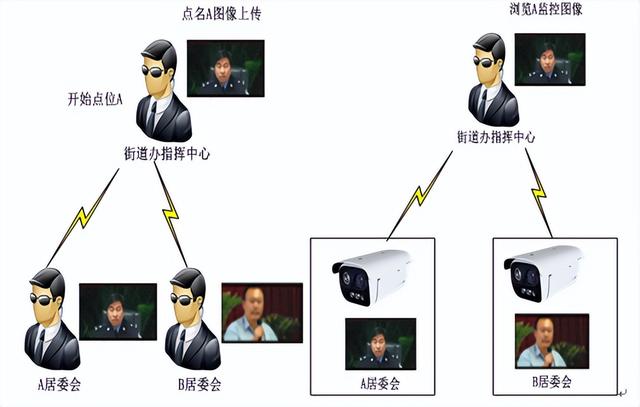

2.3工作督察應用

政務中心指揮中心可通過視頻點名功能模塊，手動或自動完成各個分支機構的值勤情況。在日常管理工作中，可通過點名功能檢查各個分支機構的日常工作準備，保證值班人員到位和設備、線路正常運行，確保有突發事件時能迅速進行應急處理。

另外也可通過接入分支機構辦公區內部監控，實時瀏覽值班人員和單位物品情況。

值班點位

2.4視頻監控應用

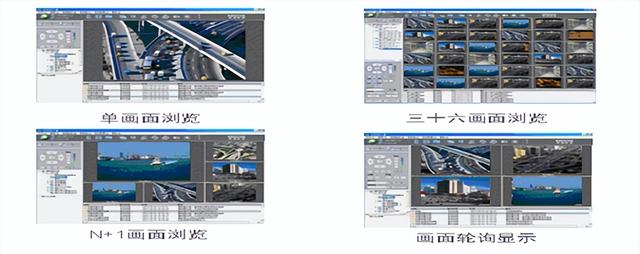

2.4.1視頻瀏覽及控制應用

圖像瀏覽是監控系統最基本的功能。通過客戶端軟件或電視墻可對監控現場圖像進行實時瀏覽，同時可對前端攝像機進行PTZ控制，實現鏡頭的左右、上下轉動，視野的拉近拉遠等。

客戶端軟件支持4/9/16/25/36等等分屏瀏覽方式，同時支持N+1方式瀏覽；系統支持輪詢解碼輸出顯示，可自動輪流顯示前端監控現場圖像。

系統支持對前端監控圖像進行字幕設置和時間顯示，方便監控中心了解監控現場。

系統提供圖像抓拍功能，監控中心可隨時根據需要抓拍監控圖像。

2.4.2新建資源與利舊整合資源共享

新建監控系統通過媒體網關對已建的DVR系統、數字監控系統、矩陣系統等進行統一接入，實現音視頻資源聯網共享，安保管理部門通過統一的門戶調度其權限范圍內的視頻資源。

2.4.3錄像存儲、數據備份與錄像回放應用

本次系統方案設計可實現對監控現場圖像、聲音、數據等進行實時存儲。數據保存在監控中心，同時在監控前端進行存儲備份，保證在傳輸線路發生故障時也能提供數據存儲。

錄像存儲支持手動、定時、告警等多種控制方式，可實現按時間段進行錄像、告警觸發錄像。錄像數據以文件形式存儲在磁盤上，可方便的調看、導出，刻錄成盤，提供數據備份。

錄像文件數據庫詳細記錄設備、通道、時間、報警信息等，方便準確查詢。

錄像文件的檢索可支持秒級檢索，可按名稱、錄像方式、時間段等進行檢索；錄像文件的回放支持本地回放和遠程點播，可方便的查看歷史資料，可對回放的錄像進行快進、拖拉的控制，方便觀看。

系統具備完善的日志功能，可對所有的操作、控制、報警等信息進行保存，日志文件支持導出。

2.4.4電子地圖應用

本次設計的視頻管理平臺支持電子地圖的應用，電子地圖支持靜態圖片或MAP INFO格式的矢量圖，可把全部監控點位模擬整合到監控系統里，可以在地圖上標示監控點，方便及時準確定位。當有告警發生時，系統可自動顯示告警位置，當在地圖上點選監控點時，可查看現場監控圖像。具體地圖需要根據實際環境和需求定制。

系統可通過雙擊電子地圖上的監控點，彈出視頻瀏覽的對話框，直接瀏覽查看該監控點圖像，支持進行該前端的PTZ操作、預設位操作、視頻源選擇、以及前端攝像頭支持的特殊控制指令的發送。

具體功能如下：

? 能夠方便地在地圖上定義監控點；支持放大縮小地圖；

? 報警時，能夠在地圖相關位置顯示報警，并且能夠通過點擊報警圖標調看現場圖像并進行PTZ控制；

? 可載入電子地圖文件，載入時的顯示比例可設置

? 支持電子地圖圖層樹，支持任意圖層之間的跳轉；告警時，電子地圖可自動切換到報警點對應的圖層；

? 電子地圖支持縮略圖顯示，圖元自定義；

? 可在電子地圖中添加、刪除和移動圖元

? 支持圖元名稱、屬性及對應前端編碼設備的配置

? 可通過雙擊圖元實現前端監控圖像的實時瀏覽

? 可實現電子地圖的全局或局部放大、縮小
