制造商品牌：HEDELIUS
RS 505 K 40型
年份：2014年
iTNC 530 Heidenhain控制器
原產地德國

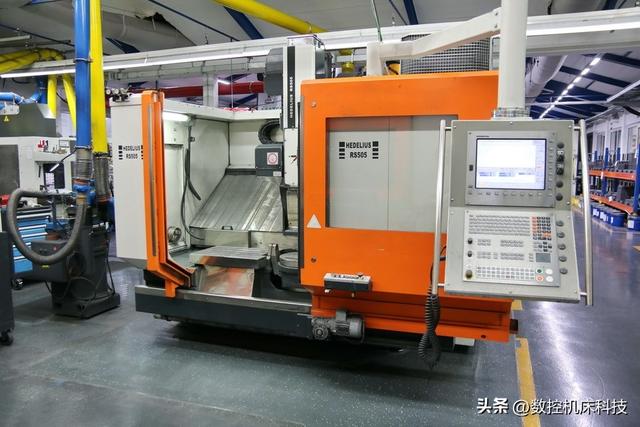

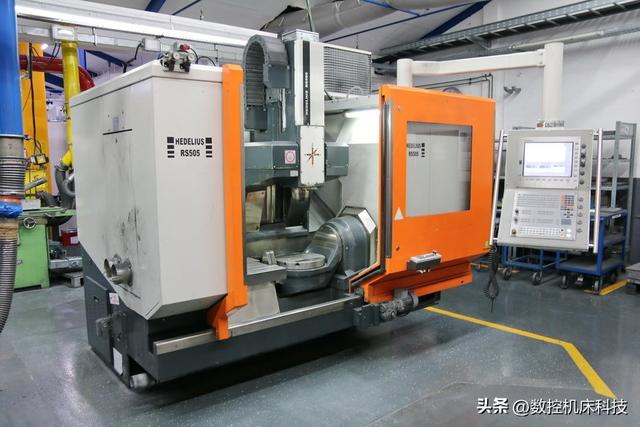

通用5軸數控加工中心

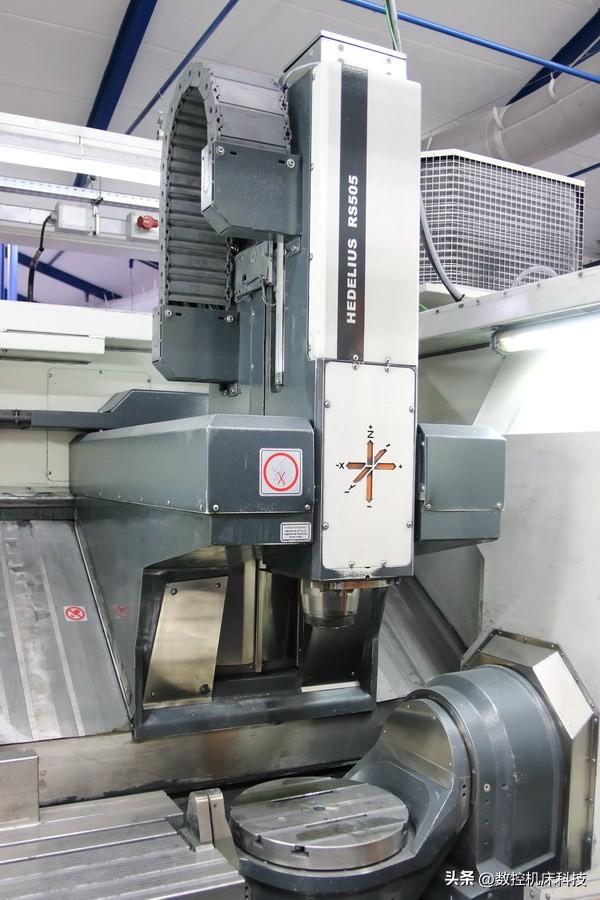

HEDELIUS - RS 505 K40

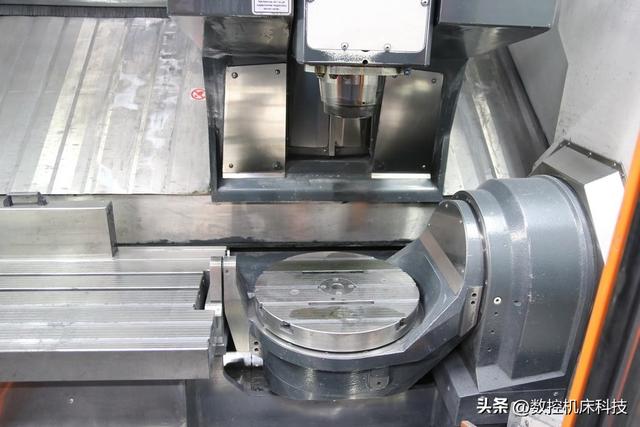

-集成到剛性工作臺的數控回轉工作臺
-工作小時:電流-開啟:大約。24500小時
主軸運行時間:約7500小時
技術細節
x軸(1000)450/420毫米
y軸510毫米
z軸徑480毫米

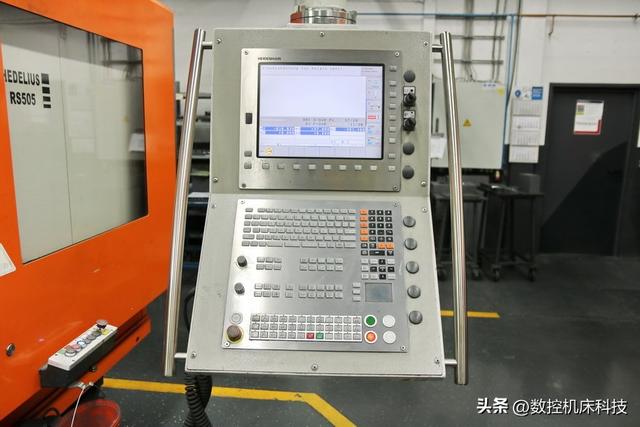

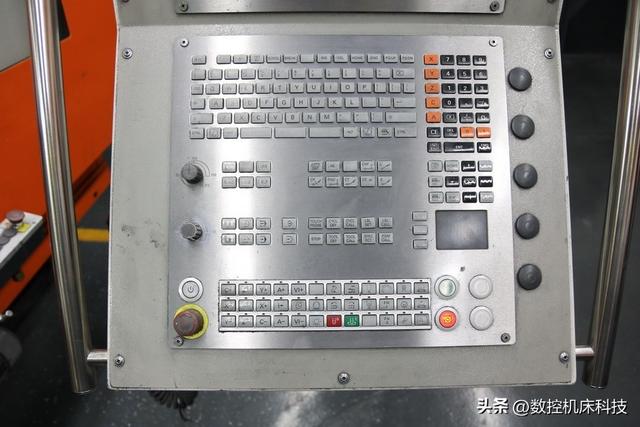

iTNC 530 Heidenhain控制器
主軸鼻和工作臺距離≥140-620mm

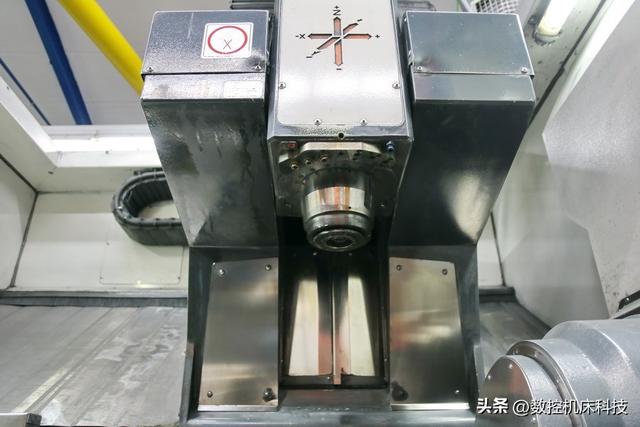

主軸:
轉速范圍-主軸50 - 24，000 min/-1
驅動功率-主軸24 kW
最大扭矩93.5nm
刀具夾具HSK-A63

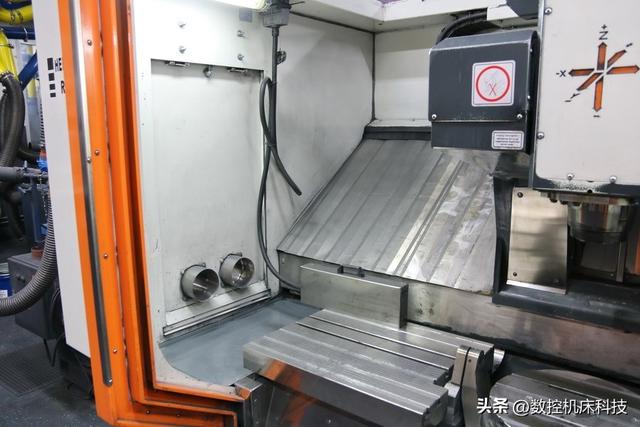

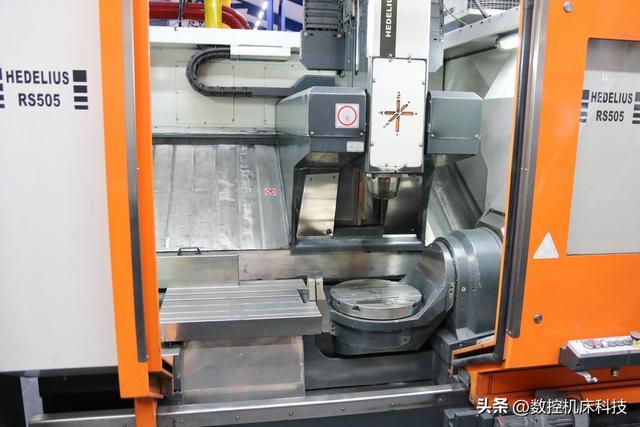

工作區:
工作臺安裝面積650 x 510毫米

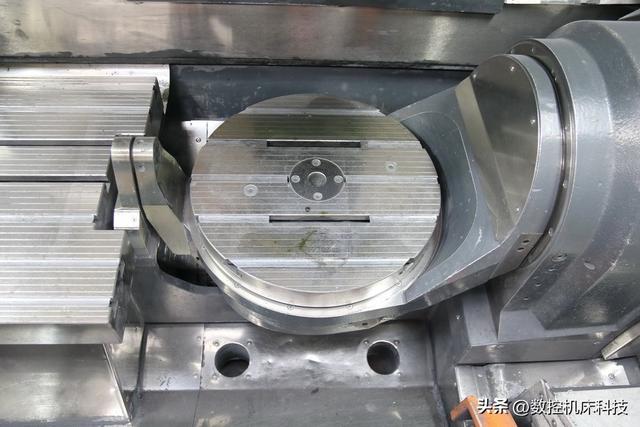

轉臺直徑420 mm
干擾電路直徑最大460 mm
支撐軸承高度< 90 mm
擺動+10 / -100
旋轉式+/- 360
t型槽(7x) 5x 14 x 80毫米
工作臺轉速0 - 30 min/-1
最大工作臺負載(300) 200千克
走廊上方的桌子高度760毫米
刀具軸向量:
20個插槽。
刀具夾具HSK-A63
最大刀具直徑大于63 mm
最大刀具長度大于250毫米
切換時間工具ca。3.0秒
切換時間span 6.0秒
快速(x/y/z)45米/分鐘
進給率0 - 45，000 mm/min
最大進給力5 kN
總功率需求20 kVA
機器重量約為5.5t
空間需求約為5.0 x 4.0 x 3.0米
附件(附件)
文檔資料
刀具測量
測量探針M & H
換刀器
