D48F5B太陽能地插燈芯片
一． 功能說明
供電方式：DC3.7V 2200mAH電池。一路按鍵輸入控制，兩路LED輸出。有光控功能，白天太陽能充電時，燈不亮。晚上不充電時燈亮。
上電不工作，短按一下按鍵開啟L1暖光100%亮，再短按一下按鍵L1暖光50%+L2白光50%亮，再短按一下按鍵L2白光100%亮，再短按一下按鍵關閉LED。長按無極調光LED從100%-5%，再次長按LED從5%-100%，依次循環。有不斷電記憶，記憶關閉前的亮度。
白天模式太陽能充電時按開關鍵，燈亮3s后滅，晚上自動亮白天定義的狀態。
二． 電氣參數（VDD=5.0V TA=25℃）
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
工作電壓 | VDD | 2.2 | 3.0 | 5.0 | V | FINST=1MHz @ I_HRC/4 |
工作電流 | IOP | 0.5 | mA | |||
靜態電流 | ISTB | 2 | uA | FLOSC=32KHz @ I_LRC/4 | ||
驅動電流低電平輸出 | IOL | 13 | mA | VOL=1.0V | ||
驅動電流高電平輸出 | IOH | -11 | mA | VOH=2.0V | ||
工作溫度 | TA | -10 | 25 | 85 | ℃ | |
儲存溫度 | Tstg | -25 | 25 | 125 | ℃ |
三． 封裝腳位圖（SOP-8）
太陽能光控LED燈芯片
管腳號 | 符號 | 功能描述 |
1 | VDD | 電源正 |
2 | CDS | 光控腳，低電平為白天模式，高電平為晚上模式 |
3 | NC | 懸空 |
4 | KEY | 觸發開關 |
5 | OUT2 | 白燈輸出，高電平有效 |
6 | OUT1 | 暖燈輸出，高電平有效 |
7 | NC | 懸空 |
8 | GND | 電源負 |

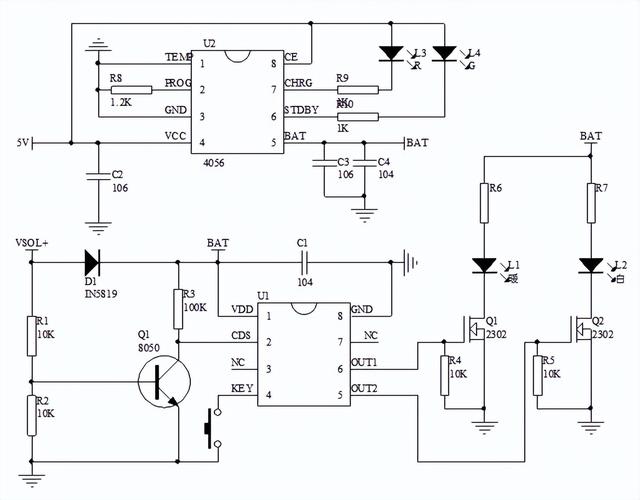

四． 電路圖參考
太陽能地插燈IC

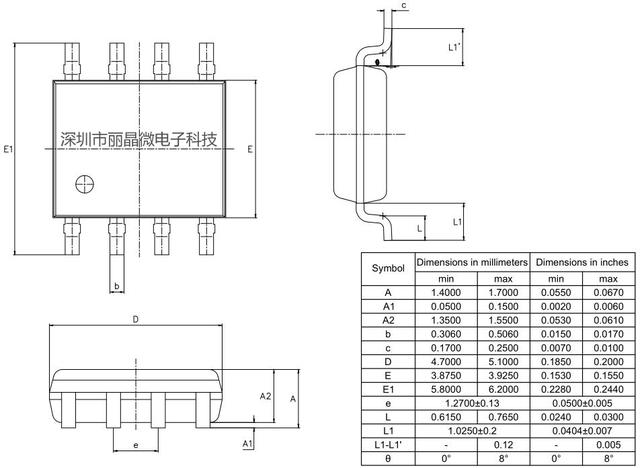

五． 封裝尺寸圖（SOP-8）
草坪燈庭院燈射燈芯片方案
六． 版本說明
版本 | 日期 | 描述 |
691B72 | 2022/1/19 | V01初版 |
D964BD | 2022/1/20 | V02取消3秒延時 |
D48F5B | 2022/2/23 | V03光控加0.5秒延時 |
